Filtereinsatz für WITT-Gasfilter  Ausführung siehe Artikelauswahl

WITT-Gasfeinfilter Modell 57Werkstoff: Messing - chemisch hart vernickelt/ElastomereAnschlüsse G 3/8 IG - G 3/8 AGFiltereinsatz aus Edelstahlmax. Betriebsüberdrücke: 30 barFilterfeinheit 3 µm

WITT-Gasfeinfilter Modell 807Werkstoff: Messing - chemisch hart vernickelt/ElastomereAnschlüsse 1/4" NPT IGFiltereinsätze aus Edelstahlmax. Betriebsüberdrücke: 50 barFilterfeinheit 5 µm

Hy-Lok Filtereinsatz - Serie FI Durchlass: 0,5µm bis 100µm Eigenschaften Temp. min. -20 °F Temp. max. 900 °F Bauart-Zusatz Serie FI Temp. max. 482 °C Temp. min. -28 °C Werkstoff Edelstahl 316 Zolltarifnummer 84219990  Funktion und Filteraustausch:Das aus gesintertem Edelstahl hergestellte Filterelement weist viele winzig kleine Löcher auf. Partikel, die größer als die Löcher sind, können nicht durch sie hindurch gelangen. Somit entsteht ein reines Medium. Nach einer gewissen Zeit werden die Löcher durch Partikel blockiert und der Druckabfall erhöht sich. Dies hängt vom Gesamtdurchfluss durch die Elemente und die Reinheit des Mediums vor dem Filter ab. Für ein reines Medium mit geringem Druckabfall muss das Element ersetzt werden.

Hy-Lok T-Filter - Serie FI Das aus gesintertem Edelstahl hergestellte Filterelement weist viele winzig kleine Poren auf. Partikel, die größer als die Poren sind, können nicht durch sie hindurch gelangen. Somit entsteht ein reines Systemmedium. Nach einer gewissen Zeit werden die Poren durch Partikel blockiert und der Druckabfall erhöht sich. Dies hängt vom Gesamtdurchfl uss durch die Filterelemente und von derReinheit des Mediums vor dem Filter ab. Für ein reines Systemmedium mit geringem Druckabfall muss das Filterelement ersetzt werden. Filter in Durchgangsform zum Einsatz bei eingeschränkten Platzverhältnissen Austauschbares Filterelement Fängt Partikel auf und sorgt so für ein reines Medium Werkstoffe: BeschreibungWerkstoff / ASTM-SpezifikationWerkstoff Filtergehäuse Edelstahl 316Messing Gehäuse Edelstahl 316 / A479 oder A182 Messing / B16 Feder Edelstahl 302 Dichtscheibe Silberbeschichteter Edelstahl 316 / A240 Aluminium / B209 Filterelement Gesinterter Edelstahl 316 Technische Daten:  Druckbereich:207 bar (3.000 psig) bei +21 °C (+70 °F) Temperaturbereich:-28 °C bis +482 °C (-20 °F bis +900 °F) in Edelstahlausführungbis +148 °C (bis +300 °F) in Messingausführung Filterelemente:Die Filterelemente entfernen 95 % der Partikel, die größer als die Nennporengröße sind. Wirksame Filterfläche: Baugröße FI1: Wirksame Filterfläche 3,5 cm²Baugröße FI2: Wirksame Filterfläche 8,3 cm²Baugröße FI3 & FI4: Wirksame Filterfläche 12,8 cm² Nennporengröße µmPorengrößenbereich µm 0,5 0,5 bis 2 2 1 bis 4 7 5 bis 10 15 11 bis 25 60 50 bis 75 90 75 bis 100 Durchflussdaten bei +20 °C (+70 °F) Nennporengröße des Filterelementes µmEingangsdruck, bar (psig)Luftdurchfluss, std l/min (std in³/min)Druckabfall, bar (psig)Wasserdurchfluss, std l/min (std in³/min) 0,34 (5)0,68 (10)1,0 (15)0,68 (10)3,4 (50)6,8 (100) 0,5 1,1 (67,13) 1,7 (103,76) 3,4 (207,49) 0,03 (1,83) 0,15 (9,15) 0,45 (27,46) 2 5,6 (341,75) 11 (671,30) 17 (1037,46) 0,30 (18,30) 0,91 (55,53) 1,5 (91,54) 7 14 (854,38) 25 (1525,68) 34 (2074,92) 0,37 (22,58) 1,1 (67,13) 1,8 (109,85) 15 22 (1342,59) 36 (2196,97) 42 (2563,13) 0,45 (27,46) 1,3 (79,34) 2,1 (128,16) 60 48 (2929,30) 62 (3783,67) 68 (4149,84) 0,56 (34,18) 1,8 (109,85) 2,6 (158,67) 90 51 (3112,38) 62 (3783,67) 73 (4454,97) 0,75 (45,77) 1,8 (109,85) 2,2 (134,26) Ein-/Ausgang: im Auswahlfenster bestimmen!

Hy-Lok T-Filter - Serie FTH Durchlass: 7,1 Eigenschaften Körperwerkstoff Edelstahl 316 standardmäßig Austausch der Filterelemente ohne Ausbau des Körpers aus der Leitung Kompakte und robuste Konstruktion mit integrierter Überwurfmutter Fängt Partikel auf und sorgt so für ein reines Medium T-Filter zur Erzeugung eines reinen Mediums durch Herausfiltern schadhafter Partikel. Verbaut in Rohrleitungen erlauben T-Filter eine Wartung bzw. den Austausch des Filterelements ohne Ausbau des Filters aus dem Rohrleitungssystem. Dieser Filter wird ohne Filtereinsatz geliefert! - Dieser muss in der jeweiligen Feinheit separate bestellt werden. Technische Daten:  Druckbereich:6000 psi bei 21 °C (70 °F) in Edelstahlausführung Temperaturbereich:-51 °C bis 204 °C (-60 °F bis 400 °F) Dichtungen:FKM Wirksame Filterfläche:11,2 cm2 (1,73 Quadratzoll) bei allen Größen Ein-/Ausgang: im Auswahlfenster bestimmen!   Funktion und Filteraustausch:Das aus gesintertem Edelstahl hergestellte Filterelement weist viele winzig kleine Löcher auf. Partikel, die größer als die Löcher sind, können nicht durch sie hindurch gelangen. Somit entsteht ein reines Medium. Nach einer gewissen Zeit werden dieLöcher durch Partikel blockiert und der Druckabfall erhöht sich. Dies hängt vom Gesamtdurchfluss durch die Elemente und dieReinheit des Mediums vor dem Filter ab. Für ein reines Medium mit geringem Druckabfall muss das Element ersetzt werden. Austausch des Filterelements Leitung entleeren, um den Systemdruck zu entlasten. Mutter abschrauben, wobei der Körper mit einem Stützschraubenschlüssel in Position zu halten ist. Mutter, Kappe, Feder und Dichtung zusammen entfernen. Element aus dem Körper nehmen und die Sitzpackung vorsichtig herausziehen. Es ist ratsam, die Sitzpackung und die Dichtung mit zu ersetzen. Metallteile ggf. reinigen. Das neue Element mit einem glatten Werkzeug in die konisch zulaufende Bohrung einsetzen, bis es fest sitzt. Dichtung wieder positionieren. Feder auf die Kappe setzen und die Mutter wieder festziehen. Bypass-KappeFür die Probenentnahme und die Spülung ist eine BypassKappe mit einem 1/4" NPT Innengewindeanschluss erhältlich. Druckabfall-Luftdurchfluss-Diagramm Bitte beachten: Die Durchflussrate oben ist der Koeffizient des Elements in Kubikmeter pro Stunde und Quadratmeter. Um die Durchflussrate des Filters der Serie FT zu erhalten, ist die Durchflussrate im Diagramm abzulesen und dann mit der wirksamen Filterfläche auf der vorherigen Seite zu multiplizieren.

Hy-Lok T-Filter - Serie FTH Durchlass: 7,1 Eigenschaften Körperwerkstoff Edelstahl 316 standardmäßig Austausch der Filterelemente ohne Ausbau des Körpers aus der Leitung Kompakte und robuste Konstruktion mit integrierter Überwurfmutter Fängt Partikel auf und sorgt so für ein reines Medium T-Filter zur Erzeugung eines reinen Mediums durch Herausfiltern schadhafter Partikel. Verbaut in Rohrleitungen erlauben T-Filter eine Wartung bzw. den Austausch des Filterelements ohne Ausbau des Filters aus dem Rohrleitungssystem. Dieser Filter wird ohne Filtereinsatz geliefert! - Dieser muss in der jeweiligen Feinheit separate bestellt werden. Technische Daten:  Druckbereich:6000 psi bei 21 °C (70 °F) in Edelstahlausführung Temperaturbereich:-51 °C bis 204 °C (-60 °F bis 400 °F) Dichtungen:Viton / PTFE Wirksame Filterfläche:11,2 cm2 (1,73 Quadratzoll) bei allen Größen Ein-/Ausgang: im Auswahlfenster bestimmen!   Funktion und Filteraustausch:Das aus gesintertem Edelstahl hergestellte Filterelement weist viele winzig kleine Löcher auf. Partikel, die größer als die Löcher sind, können nicht durch sie hindurch gelangen. Somit entsteht ein reines Medium. Nach einer gewissen Zeit werden dieLöcher durch Partikel blockiert und der Druckabfall erhöht sich. Dies hängt vom Gesamtdurchfluss durch die Elemente und dieReinheit des Mediums vor dem Filter ab. Für ein reines Medium mit geringem Druckabfall muss das Element ersetzt werden. Austausch des Filterelements Leitung entleeren, um den Systemdruck zu entlasten. Mutter abschrauben, wobei der Körper mit einem Stützschraubenschlüssel in Position zu halten ist. Mutter, Kappe, Feder und Dichtung zusammen entfernen. Element aus dem Körper nehmen und die Sitzpackung vorsichtig herausziehen. Es ist ratsam, die Sitzpackung und die Dichtung mit zu ersetzen. Metallteile ggf. reinigen. Das neue Element mit einem glatten Werkzeug in die konisch zulaufende Bohrung einsetzen, bis es fest sitzt. Dichtung wieder positionieren. Feder auf die Kappe setzen und die Mutter wieder festziehen. Bypass-KappeFür die Probenentnahme und die Spülung ist eine BypassKappe mit einem 1/4" NPT Innengewindeanschluss erhältlich. Druckabfall-Luftdurchfluss-Diagramm Bitte beachten: Die Durchflussrate oben ist der Koeffizient des Elements in Kubikmeter pro Stunde und Quadratmeter. Um die Durchflussrate des Filters der Serie FT zu erhalten, ist die Durchflussrate im Diagramm abzulesen und dann mit der wirksamen Filterfläche auf der vorherigen Seite zu multiplizieren.

Hy-Lok T-Filtereinsatz - Serie FT Durchlass: 1µm bis 150 µm Eigenschaften Temp. min. -60 °F Temp. max. 400 °F Bauart-Zusatz Serie FT Temp. max. 204 °C Temp. min. -51 °C Werkstoff Edelstahl 316 Zolltarifnummer 84219990  Funktion und Filteraustausch:Das aus gesintertem Edelstahl hergestellte Filterelement weist viele winzig kleine Löcher auf. Partikel, die größer als die Löcher sind, können nicht durch sie hindurch gelangen. Somit entsteht ein reines Medium. Nach einer gewissen Zeit werden dieLöcher durch Partikel blockiert und der Druckabfall erhöht sich. Dies hängt vom Gesamtdurchfluss durch die Elemente und dieReinheit des Mediums vor dem Filter ab. Für ein reines Medium mit geringem Druckabfall muss das Element ersetzt werden. Austausch des Filterelements Leitung entleeren, um den Systemdruck zu entlasten. Mutter abschrauben, wobei der Körper mit einem Stützschraubenschlüssel in Position zu halten ist. Mutter, Kappe, Feder und Dichtung zusammen entfernen. Element aus dem Körper nehmen und die Sitzpackung vorsichtig herausziehen. Es ist ratsam, die Sitzpackung und die Dichtung mit zu ersetzen. Metallteile ggf. reinigen. Das neue Element mit einem glatten Werkzeug in die konisch zulaufende Bohrung einsetzen, bis es fest sitzt. Dichtung wieder positionieren. Feder auf die Kappe setzen und die Mutter wieder festziehen.

Leitungs-Gasfilter Vulkan SFT40 G3/4 für hohe Leistung, Sauerstoff bis 40 barzum Einbau in die RohrleitungFilterelement Edelstahl (1.4404) ca. 7 - 10 µm max. Betriebsüberdrücke:                   Acetylen 1.5 bar,                          Stadt-, Fern-,Erd-, Flüssiggas und Wasserstoff 16 bar,                        Sauerstoff und Druckluft 40 bar   Eingang: G 3/4 RHiAusgang: G 3/4 RHiDurchmesser x Höhe, ca.: 72 x 205 mm

Leitungs-Gasfilter Vulkan SFT50 G3/4 für hohe Leistungzum Einbau in die RohrleitungFilterelement Edelstahl (1.4404) ca. 30 µm max. Betriebsüberdrücke:                   Acetylen 1.5 bar,                          Stadt-, Fern-,Erd-, Flüssiggas und Wasserstoff 16 bar,                        Sauerstoff und Druckluft 40 bar   Eingang: G 3/4 RHiAusgang: G 3/4 RHiDurchmesser x Höhe, ca.: 72 x 205 mm

Leitungs-Gasfilter Vulkan SFT50 G3/4 für hohe Leistungzum Einbau in die RohrleitungFilterelement Edelstahl (1.4404) ca. 10 µm max. Betriebsüberdrücke:                   Acetylen 1.5 bar,                          Stadt-, Fern-,Erd-, Flüssiggas und Wasserstoff 16 bar,                        Sauerstoff und Druckluft 40 bar   Eingang: G 3/4 RHiAusgang: G 3/4 RHi

Sinterfilter Vulkan LabLine SFT 200 T G3/4RHaf, DN7, PN200, Leitungseinbauaus Messing, komplett verchromt, mit auswechselbarem Filter aus Sinterbronce , für hohe Leistung, Eingang G 3/4 RHaf nach DIN 477-1Ausgang G 3/4 RHf ÜM

Sinterfilter Vulkan LabLine SFT 300 T M24x1,5RH, DN7, PN300, Leitungseinbauaus Messing, komplett verchromt, mit auswechselbarem Filter aus Sinterbronce , für hohe Leistung, Eingang M24x1,5RHak VareoAusgang M24x1,5RHk ÜM Vareo

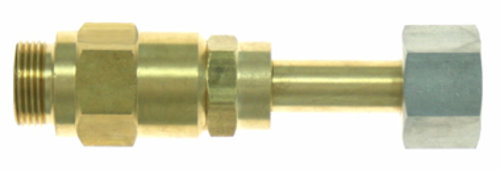

Sinterfilter Vulkan SF200 Leitungseinbau ÜM - AG G3/4RHf PN 200Messing, Filter Sinterbronce 50µm, für hohe Leistung,Eingang Ü-Mutter G3/4RHf, Ausgang Aussengewinde G3/4RHaf.

Sinterfilter Vulkan SF300 Leitungseinbau M24x1,5RH-16S PN 300Messing, Filter Sinterbronce 50µm, für hohe Leistung,Eingang Ü-Mutter M24x1,5RHk-16S, Ausgang Aussengewinde M24x1,5RHak-16S.

Sinterfilter Vulkan SFT 200 T-Form Ms G3/4RHaf, DN7, PN200, Leitungseinbauaus Messing, mit auswechselbarem Filter ausSinterbronce , für hohe Leistung,Eingang G 3/4 RHaf nach DIN 477-1Ausgang G 3/4 RHf- Ü-Mutter

Sinterfilter Vulkan SFT 300 T-Form Ms M24x1,5RH, DN7, PN300, Leitungseinbauaus Messing, mit auswechselbarem Filter aus Sinterbronce , für hohe Leistung, Eingang M24x1,5RHak VareoAusgang M24x1,5RHk ÜM Vareo

WITT-Gasfilter Modell 625 Gasfilter zur Abfilterung von mechanischen Verunreinigungen und Kondensat in Rohrleitungen, für sehr hohe Durchflüsse. Erhöht die Standzeiten der nachgeschalteten Armaturen,hohe Durchflussleistung – durch  strömungsgünstige Konstruktion,Filtereinsatz aus Edelstahl (ca. 40 µm) mit Kondensatablass,Filterwechsel in montiertem Zustand möglich Technische Daten: Werkstoff: Stahl/ElastomereAnschlüsse siehe Artikelauswahl max. Betriebsüberdrücke:Acetylen 1.5 barEthylen, Flüssiggas, Erdgas/Methan, Stadt-, Ferngas, Wasserstoff 25 barSauerstoff 10 barDruckluft 25 barFilterfeinheit 40 µm190 X 385 mm, ca. 12,2/16,7 kg

WITT-Gasfilter Typ 77 Gasfilter zur Abfilterung von mechanischen Verunreinigungen und Kondensat in Rohrleitungen, Einsätze aus Bronze (5/50 µm) speziell für O2 oder aus Edelstahl (7/40µm), für hohe Durchflüsse. Erhöht die Standzeiten der nachgeschalteten Armaturen,hohe Durchflussleistung – durch  strömungsgünstige Konstruktion,mit Kondensatablass,Filterwechsel in montiertem Zustand möglich Technische Daten: Anschluss: G 3/4 IGmax. Betriebsüberdrücke:Acetylen 1.5 barStadt-, Fern-,Erd-, Flüssiggas, Wasserstoff und Ethylen 16 barSauerstoff und Druckluft 40 barFilterelement Edelstahl (1.4404)
