Basis-Schlauchleitungs-Set GF x AG GF

Einflaschenanlage mit OPSO/UPSO Zum Anschluss an Gasflaschen, zur Druckregelung auf den Nenndruck des Gasgerätes. Unsere höchste Sicherheitsstufe Safety level 5, bei der nicht nur ein für die angeschlossenen Verbrauchsgeräte zu hoher Druck überwacht wird, sondern auch ein zu niedriger Druck bzw. eine Leckage in der angeschlossenen Rohrleitung. Dabei wird zusätzlich zur Überdruck-Sicherheitseinrichtung OPSO (SAV) / Sicherheitsabblaseventil PRV eine Unterdruck-Sicherheitsabsperreinrichtung UPSO für zu niedrigenDruck verwendet. mit Überdruck-Sicherheitsabsperreinrichtung OPSO (SAV) mit Unterdruck-Sicherheitsabsperreinrichtung UPSO mit Sicherheitsabblaseventil PRV mit Prüfanschluss mit Insektenschutzvorrichtung Mitteldruck-Schlauch (Gummi mit Textileinlage; kältebeständig bis -30 °C; Schlauchabmessung 9,0 x 3,5 mm) G 1/2 LH-ÜM x RVS 12 x 400 mm höhenverstellbare Abstützvorrichtung Einzelarmaturen mit DIN-DVGW- bzw. DVGW-Baumusterprüfzertifikat o. EU-Baumusterprüfbescheinigung DGR Maximal zulässiger Druck: PS 25 bar Hinweis: Entspricht den berufsgenossenschaftlichen Anforderungen der DGUV Regel 1 10-010 (Deutsche Gesetzliche Unfallversicherung - bisher DGUV Vorschrift 79). Die Dimensionierung und Auslegung der Flüssiggasanlage (Nenndurchfluss, Nennweite etc.) ist nach TRF vorzunehmen. Einflaschenanlage mit Überwurfmutter Typ M und Schneidring Typ D Komb.A x RVS 12 50 mbar 4 kg/h

Einflaschenanlage Zum Anschluss an Gasflaschen, zur Druckregelung auf den Nenndruck des Gasgerätes. Vorteile und Ausstattung: mit Überdruck-Sicherheitsabsperreinrichtung OPSO (SAV) mit Sicherheitsabblaseventil PRV mit Prüfanschluss mit Insektenschutzvorrichtung Niederdruckregler Typ FL 90-4 Mitteldruck-Schlauch (Gummi mit Textileinlage; kältebeständig bis -30 °C; Schlauchabmessung 9,0 x 3,5 mm) G 1/2 LH-ÜM x RVS 12 x 400 mm höhenverstellbare Abstützvorrichtung Einzelarmaturen mit DIN-DVGW- bzw. DVGW-Baumusterprüfzertifikat o. EU-Baumusterprüfbescheinigung GGV Maximal zulässiger Druck: PS 16 bar HinweisDie Dimensionierung und Auslegung der Flüssiggasanlage (Auswahl Gasströmungswächter, Nenndurchfluss, Nennweite etc.) ist nach TRF vorzunehmen. Einflaschenanlage mit Überwurfmutter Typ M und Schneidring Typ D GF x RVS 12 50 mbar 4 kg/h

Erweiterungs-Schlauchleitungs-Set GF x AG GF

Flaschenanlage mit automatischem Umschaltventil Zum Anschluss an Gasflaschen, zur Druckregelung auf den Nenndruck des Gasgerätes. Die vielfältigen Kombinationsmöglichkeiten der Umschaltventil-Druckregler-Baugruppe mit dem Basis-Schlauchleitungs-Set bieten eine optimale Gestaltung der Flaschenanlage. Mittels Erweiterungs-Schlauchleitungs-Set kann eine bestehende Anlage erweitert werden. Automatisches Umschaltventil Typ AUV-ND12 bestehend aus:Umschaltventil mit Bedienknopf, Betriebs- und Reserveanzeige, Gasrücktrittsicherung, Niederdruckregler mit Überdruck-Sicherheitsabsperrventil OPSO (SAV), Sicherheitsabblaseventil PRV und Montageplatte Basis-Schlauchleitungs-Set bestehend aus:2 x Hochdruck-Schlauchleitung mit VerbindungsstückenErweiterungs-Schlauchleitungs-Set bestehend aus:2 x Hochdruck-Schlauchleitung mit Rohrleitungen und VerbindungsstückenVorteile und Ausstattung Ein Flaschenwechsel ist ohne Betriebsunterbrechung möglich Gasrücktrittsicherung: ein Durchschlagen des Gasstroms beim Flaschenwechsel wird verhindert Konformität: Einzelarmaturen mit DIN-DVGW- bzw. DVGW-Baumusterprüfzertifikat o. EU-Baumusterprüfbescheinigung DGR Einzelarmaturen mit DIN-DVGW- bzw. DVGW-Baumusterprüfzertifikat o. EU-Baumusterprüfbescheinigung GGV Maximal zulässiger Druck: PS 16 bar HinweisDie Dimensionierung und Auslegung der Flüssiggasanlage (Auswahl Gasströmungswächter, Nenndurchfluss, Nennweite etc.) ist nach TRF vorzunehmen. Bitte wählen Sie aus den folgenden Ausführungen:  50 mbar, 4 kg/h mit: GF x G 3/4 ÜM 50 mbar, 12 kg/h mit: GF x G 3/4 ÜM

Flaschenanlage mit automatischem Umschaltventil Typ AUV Zum Anschluss an Gasflaschen mit 33 kg Füllgewicht, zur Druckregelung auf den Nenndruck des Gasgerätes. Bestehend aus: Hochdruck-Schlauchleitungen mit Großflaschenanschluss, Rohrstücken, automatischem Umschaltventil Typ AUV mit Bedienknopf, Betriebs- und Reserveanzeige, Gasrücktrittsicherung, Niederdruckregler mit Überdruck-Sicherheitsabsperreinrichtung OPSO (SAV), Sicherheitsabblaseventil PRV, Verschraubungsteilen und Halteschiene ein Flaschenwechsel ist ohne Betriebsunterbrechung möglich Gasrücktrittsicherung: ein Durchschlagen des Gasstroms beim Flaschenwechsel wird verhindert Ausführung Zweiflaschenanlage mit Übergangsstück RST 12 mm Ausführung Vierflaschenanlage mit Übergangsstück RST 12 mm Ausführung Sechsflaschenanlage mit Übergangsstück RVS 15 mm Einzelarmaturen mit DIN-DVGW- bzw. DVGW-Baumusterprüfzertifikat o. EU-Baumusterprüfbescheinigung GGV Maximal zulässiger Druck: PS 16 bar Hinweis: Die Dimensionierung und Auslegung der Flüssiggasanlage (Auswahl Gasströmungswächter, Nenndurchfluss, Nennweite etc.) ist nach TRF vorzunehmen. Bitte wählen Sie aus einer der folgenden Ausführungen: Zweiflaschenanlage 50 mbar, 4 kg/h mit: automatischem Umschaltventil Typ AUV  Vierflaschenanlage 50 mbar, 4 kg/h mit: automatischem Umschaltventil Typ AUV Sechsflaschenanlage 50 mbar, 12 kg/h mit: automatischem Umschaltventil Typ AUV

Flaschenanlage mit automatischem Umschaltventil Typ AUV (mit OPSO/UPSO) Zum Anschluss an Gasflaschen mit 33 kg Füllgewicht, zur Druckregelung auf den Nenndruck des Gasgerätes. Bestehend aus: Hochdruck-Schlauchleitungen mit Großflaschenanschluss, Rohrstücken, automatischem Umschaltventil Typ AUV mit Bedienknopf, Betriebs- und Reserveanzeige, Gasrücktrittsicherung, Niederdruckregler mit Überdruck-Sicherheitsabsperreinrichtung OPSO (SAV), mit Unterdruck-Sicherheitsabsperreinrichtung UPSO, Sicherheitsabblaseventil PRV, Verschraubungsteilen und Halteschiene Unsere höchste Sicherheitsstufe Safety level 5, bei der nicht nur ein für die angeschlossenen Verbrauchsgeräte zu hoher Druck überwacht wird, sondern auch ein zu niedriger Druck bzw. eine Leckage in der angeschlossenen Rohrleitung. Dabei wird zusätzlich zur Überdruck-Sicherheitseinrichtung OPSO (SAV) / Sicherheitsabblaseventil PRV eine Unterdruck-Sicherheitsabsperreinrichtung UPSO für zu niedrigen Druck verwendet. ein Flaschenwechsel ist ohne Betriebsunterbrechung möglich Gasrücktrittsicherung: ein Durchschlagen des Gasstroms beim Flaschenwechsel wird verhindert Ausführung Zweiflaschenanlage mit Übergangsstück RST 12 mm Ausführung Vierflaschenanlage mit Übergangsstück RST 12 mm Ausführung Sechsflaschenanlage mit Übergangsstück RVS 15 mm Einzelarmaturen mit DIN-DVGW- bzw. DVGW-Baumusterprüfzertifikat o. EU-Baumusterprüfbescheinigung GGV Einzelarmaturen mit DIN-DVGW- bzw. DVGW-Baumusterprüfzertifikat o. EU-Baumusterprüfbescheinigung DGR Maximal zulässiger Druck: PS 16 bar Hinweis: Entspricht den berufsgenossenschaftlichen Anforderungen der DGUV Regel 110-010 (Deutsche Gesetzliche Unfallversicherung - bisher DGUV Vorschrift 79). Die Dimensionierung und Auslegung der Flüssiggasanlage (Nenndurchfluss, Nennweite etc.) ist nach TRF vorzunehmen. Bitte wählen Sie aus den folgenden Ausführungen: Zweiflaschenanlage 50 mbar, 4 kg/h mit: automatischem Umschaltventil Typ AUV  Vierflaschenanlage 50 mbar, 4 kg/h mit: automatischem Umschaltventil Typ AUV Sechsflaschenanlage 50 mbar, 12 kg/h mit: automatischem Umschaltventil Typ AUV-ND 12 (lieferbar ab 2. Quartal 2024)

Flaschenanlage mit automatischem Umschaltventil Typ AUV-ND 12 zum Anschluss an Gasflaschen Zur Druckregelung auf den Nenndruck des Gasgerätes. Bestehend aus:Umschaltventil mit Bedienknopf, Betriebs- und Reserveanzeige, Gasrücktrittsicherung, Niederdruckregler mit Überdruck-Sicherheitsabsperrventil OPSO (SAV), mit Unterdruck-Sicherheitsabsperreinrichtung UPSO, Sicherheitsabblaseventil PRV und Montageplatte Unsere höchste Sicherheitsstufe Safety level 5, bei der nicht nur ein für die angeschlossenen Verbrauchsgeräte zu hoher Druck überwacht wird, sondern auch ein zuniedriger Druck bzw. eine Leckage in der angeschlossenen Rohrleitung. Dabei wirdzusätzlich zur Überdruck-Sicherheitseinrichtung OPSO (SAV) / Sicherheitsabblaseventil PRV eine Unterdruck-Sicherheitsabsperreinrichtung UPSO für zu niedrigenDruck verwendet. Vorteile und Ausstattung ein Flaschenwechsel ist ohne Betriebsunterbrechung möglich Gasrücktrittsicherung: ein Durchschlagen des Gasstroms beim Flaschenwechsel wird verhindert mit Überdruck-Sicherheitsabsperreinrichtung OPSO (SAV) mit Unterdruck-Sicherheitsabsperreinrichtung UPSO mit Sicherheitsabblaseventil PRV mit Insektenschutzvorrichtung GF x G 3/4 ÜM 50 mbar 12 kg/h  Konformität• EU-Baumusterprüfbescheinigung DGR • Maximal zulässiger Druck: PS 16 bar Hinweis• Entspricht den berufsgenossenschaftlichen Anforderungen der DGUV Regel 110-010 (Deutsche Gesetzliche Unfallversicherung - bisher DGUV Vorschrift 79).

Flaschenanlage mit manueller Umschalteinrichtung Zum Anschluss an Gasflaschen mit 33 kg Füllgewicht, zur Druckregelung auf den Nenndruck des Gasgerätes. Bestehend aus: Hochdruck-Schlauchleitungen mit Großflaschenanschluss, Rohrstücken, manueller Umschalteinrichtung, Niederdruckregler mit Überdruck-Sicherheitsabsperreinrichtung OPSO (SAV), Sicherheitsabblaseventil PRV, Verschraubungsteilenund Halteschiene. ein Flaschenwechsel ist ohne Betriebsunterbrechung möglich bei Flaschenanlagen mit Doppel-Absperrblock kann die Entnahme gleichzeitig von beiden Seiten erfolgen bei Flaschenanlagen mit manuellem Umschaltventil Typ MUV erfolgt die Entnahme wechselseitig Ausführung Zweiflaschenanlage mit Übergangsstück RST 12 mm Ausführung Vierflaschenanlage mit Übergangsstück RST 12 mm Ausführung Sechsflaschenanlage mit Übergangsstück RVS 15 mm Konformität: Einzelarmaturen mit DIN-DVGW- bzw. DVGW-Baumusterprüfzertifikat o. EU-Baumusterprüfbescheinigung GGV Technische Daten: Maximal zulässiger Druck: PS 16 bar Hinweis: Die Dimensionierung und Auslegung der Flüssiggasanlage (Auswahl Gasströmungswächter, Nenndurchfluss, Nennweite etc.) ist nach TRF vorzunehmen. Die Flaschenanlage mit manueller Umschalteinrichtung steht in den folgenden Ausführungen zur Verfügung:  Zweiflaschenanlage 50 mbar, 4 kg/h mit: Doppel-Absperrblock  Zweiflaschenanlage 50 mbar, 4 kg/h mit: manuellem Umschaltventil Typ MUV Vierflaschenanlage 50 mbar, 4 kg/h mit: Doppel-Absperrblock Vierflaschenanlage 50 mbar, 4 kg/h mit: manuellem Umschaltventil Typ MUV Sechsflaschenanlage 50 mbar, 12 kg/h mit:manuellem Umschaltventil Typ MUV

Flaschenanlage mit manueller Umschalteinrichtung (mit OPSO/UPSO) Zum Anschluss an Gasflaschen mit 33 kg Füllgewicht, zur Druckregelung auf den Nenndruck des Gasgerätes. Bestehend aus: Hochdruck-Schlauchleitungen mit Großflaschenanschluss, Rohrstücken, manueller Umschalteinrichtung, Niederdruckregler mit Überdruck-Sicherheitsabsperreinrichtung OPSO (SAV), mit Unterdruck-Sicherheitsabsperreinrichtung UPSO,Sicherheitsabblaseventil PRV, Verschraubungsteilen und Halteschiene Unsere höchste Sicherheitsstufe Safety level 5, bei der nicht nur ein für die angeschlossenen Verbrauchsgeräte zu hoher Druck überwacht wird, sondern auch ein zu niedriger Druck bzw. eine Leckage in der angeschlossenen Rohrleitung. Dabei wird zusätzlich zur Überdruck-Sicherheitseinrichtung OPSO (SAV) / Sicherheitsabblaseventil PRV eine Unterdruck-Sicherheitsabsperreinrichtung UPSO für zu niedrigen Druck verwendet. Ein Flaschenwechsel ist ohne Betriebsunterbrechung möglich Ausführung Zweiflaschenanlage mit Übergangsstück RST 12 mm Ausführung Vierflaschenanlage mit Übergangsstück RST 12 mm Einzelarmaturen mit DIN-DVGW- bzw. DVGW-Baumusterprüfzertifikat o. EU-Baumusterprüfbescheinigung GGV Einzelarmaturen mit DIN-DVGW- bzw. DVGW-Baumusterprüfzertifikat o. EU-Baumusterprüfbescheinigung DGR Maximal zulässiger Druck: PS 16 bar Hinweis: Entspricht den berufsgenossenschaftlichen Anforderungen der DGUV Regel 110-010 (Deutsche Gesetzliche Unfallversicherung - bisher DGUV Vorschrift 79). Die Dimensionierung und Auslegung der Flüssiggasanlage (Nenndurchfluss, Nennweite etc.) ist nach TRF vorzunehmen. Bitte wählen Sie aus den folgenden Ausführungen:  Zweiflaschenanlage 50 mbar, 4 kg/h mit: Doppel-Absperrblock  Zweiflaschenanlage 50 mbar, 4 kg/h mit: manuellem Umschaltventil Typ MUV  Vierflaschenanlage 50 mbar, 4 kg/h mit: Doppel-Absperrblock  Vierflaschenanlage 50 mbar, 4 kg/h mit: manuellem Umschaltventil Typ MUV

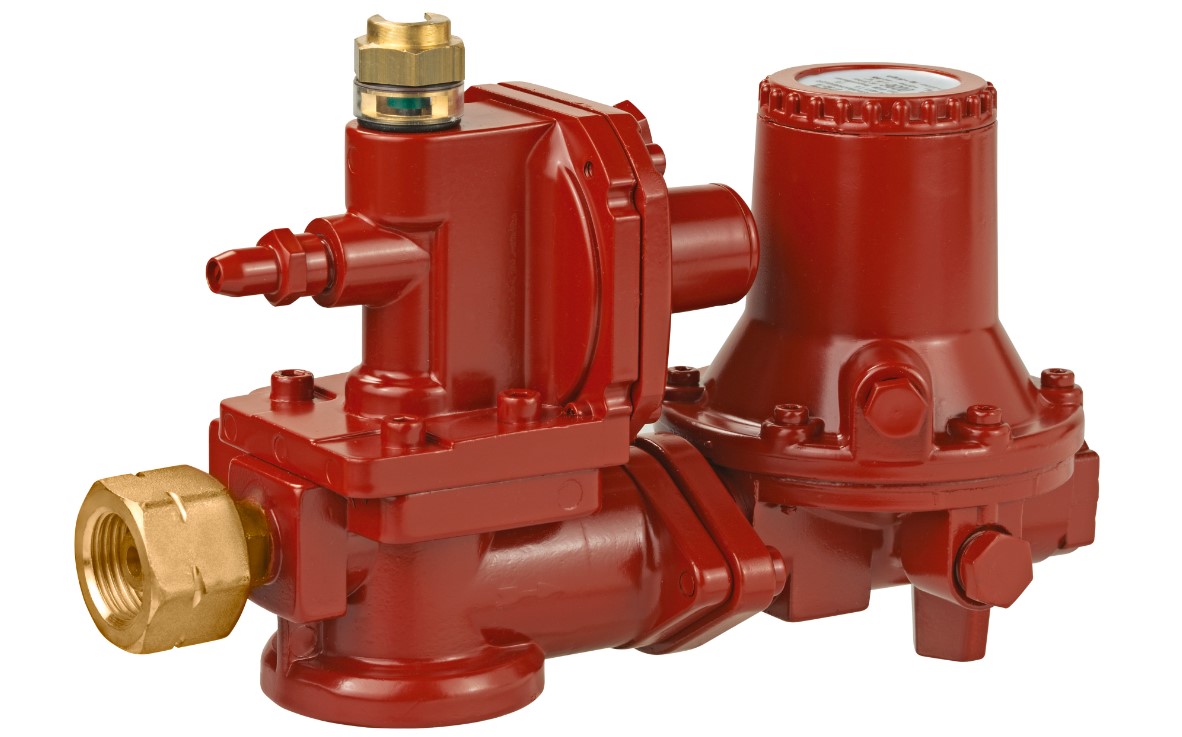

Mitteldruckregler Typ VSR 0523 Zum Anschluss an Gasflaschen, zur Druckregelung auf den Nenndruck des Gasgerätes.  mit Überdruck-Sicherheitsabsperreinrichtung OPSO (SAV) mit Sicherheitsabblaseventil PRV besonders geeignet zum Einsatz in Feldküchen Kombinationsanschluss zum wahlweisen Anschluss an 5, 11 bzw. 33 kg Gasflaschen EU-Baumusterprüfbescheinigung DGR Maximal zulässiger Druck: PS 25 bar Hinweis: Die Verdampfungskapazität von Gasflaschen ist zu beachten. Mitteldruckregler Typ VSR 0523 Komb.A x G 3/8 LH-KN 1,5 bar 12 kg/h

Mitteldruckregler Typ VSR 0523 (mit Manometer) Zum Anschluss an Gasflaschen, zur Druckregelung auf den Nenndruck des Gasgerätes, z. B. für Flaschenbatterie mit hoher Leistung mit Überdruck-Sicherheitsabsperreinrichtung OPSO (SAV) mit Sicherheitsabblaseventil PRV Ausführung verstellbar mit Druckeinstellskala und Manometer zur reproduzierbaren Einstellung des Ausgangsdruckes EU-Baumusterprüfbescheinigung DGR Maximal zulässiger Druck: PS 25 bar Hinweis: Die Verdampfungskapazität von Gasflaschen ist zu beachten. Der Mitteldruckregler Typ VSR 0523 (Ausführung verstellbar mit Manometer) ist in den folgenden Ausführungen verfügbar: GF x IG G 1/2 0,7-2,0 bar 24 kg/h  GF x RVS 15 0,7-2,0 bar 24 kg/h  GF x IG G 1/2 0,7-4,0 bar 24 kg/h

Mitteldruckregler Typ VSR 0523 (ohne Manometer) Zum Anschluss an Gasflaschen, zur Druckregelung auf den Nenndruck des Gasgerätes, z. B. für Flaschenbatterie mit hoher Leistung mit Überdruck-Sicherheitsabsperreinrichtung OPSO (SAV) mit Sicherheitsabblaseventil PRV Ausführung verstellbar mit Druckeinstellskala und Manometer zur reproduzierbaren Einstellung des Ausgangsdruckes EU-Baumusterprüfbescheinigung DGR Maximal zulässiger Druck: PS 25 bar Hinweis: Die Verdampfungskapazität von Gasflaschen ist zu beachten. Mitteldruckregler Typ VSR 0523 Ausführung fest eingestellt ohne Manometer GF x IG G 1/2 1,5 bar 24 kg/h

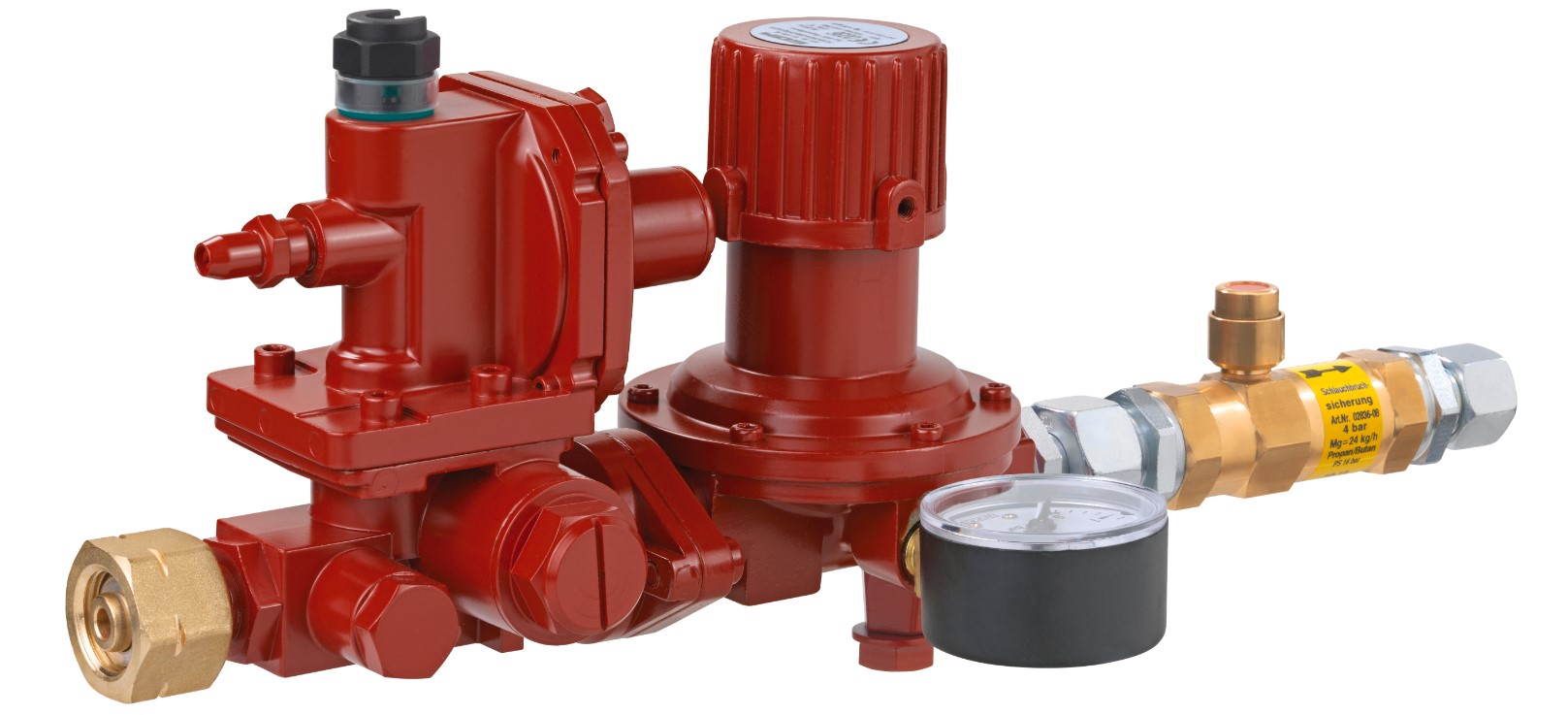

Mitteldruckregler Typ VSR 0523 verstellbar Zum Anschluss an Gasflaschen, zur Druckregelung auf den Nenndruck des Gasgerätes, z. B. für Flaschenbatterie mit hoher Leistung. mit Überdruck-Sicherheitsabsperreinrichtung OPSO (SAV) mit Sicherheitsabblaseventil PRV Druckeinstellskala und Manometer zur reproduzierbaren Einstellung des Ausgangsdruckes Schlauchbruchsicherung SBS mit manueller Öffnung, sperrt bei Schlauchbeschädigung die Gaszufuhr ab Kombinationsanschluss zum wahlweisen Anschluss an 5, 11 bzw. 33 kg Gasflaschen  EU-Baumusterprüfbescheinigung DGR Maximal zulässiger Druck: PS 25 bar Hinweis: Die Verdampfungskapazität von Gasflaschen ist zu beachten. Mitteldruckregler Typ VSR 0523 verstellbar mit Überwurfmutter Typ M und Schneidring Typ D Komb.A x RVS 12 0,7-4,0 bar 24 kg/h

Niederdruckregler Typ BHK 052 Zum Anschluss an Gasflaschen, zur Druckregelung auf den Nenndruck des Gasgerätes. Mit Überdruck-Sicherheitsabsperreinrichtung OPSO (SAV) Mit Sicherheitsabblaseventil PRV Mit Prüfanschluss Mit Insektenschutzvorrichtung Höhenverstellbare Abstützvorrichtung EU-Baumusterprüfbescheinigung DGR  Maximal zulässiger Druck: PS 16 bar Hinweis: Die Verdampfungskapazität von Gasflaschen ist zu beachten. Der Niederdruckregler Typ BHK 052 ist in folgenden Ausführungen verfügbar:  GF x G 1/2 LH-KN 50 mbar 12 kg/h GF x RVS 15 50 mbar 12 kg/h

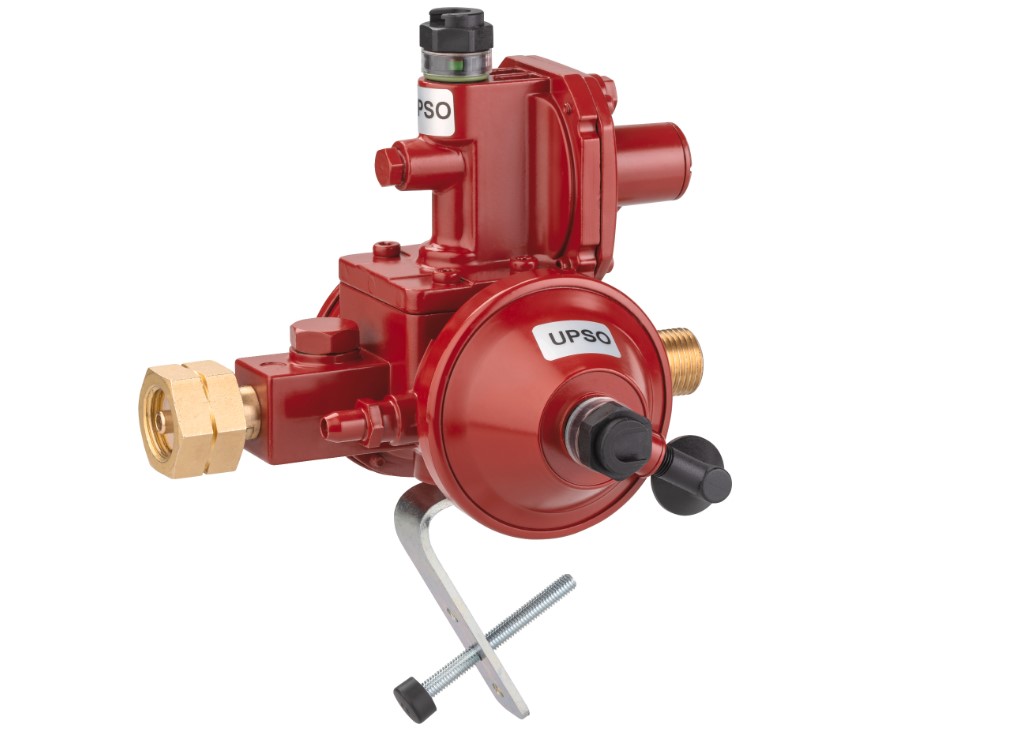

Niederdruckregler Typ BHK/K OPSO/UPSO Zum Anschluss an Gasflaschen, zur Druckregelung auf den Nenndruck des Gasgerätes. Unsere höchste Sicherheitsstufe Safety level 5, bei der nicht nur ein für die angeschlossenen Verbrauchsgeräte zu hoher Druck überwacht wird, sondern auch ein zu niedriger Druck bzw. eine Leckage in der angeschlossenen Rohrleitung. Dabei wird zusätzlich zur Überdruck-Sicherheitseinrichtung OPSO (SAV) / Sicherheitsabblaseventil PRV eine Unterdruck-Sicherheitsabsperreinrichtung UPSO für zu niedrigenDruck verwendet. mit Überdruck-Sicherheitsabsperreinrichtung OPSO (SAV) mit Unterdruck-Sicherheitsabsperreinrichtung UPSO mit Sicherheitsabblaseventil PRV mit Prüfanschluss mit Insektenschutzvorrichtung höhenverstellbare Abstützvorrichtung EU-Baumusterprüfbescheinigung DGR Maximal zulässiger Druck: PS 25 bar Hinweis: Entspricht den berufsgenossenschaftlichen Anforderungen der DGUV Regel 110-010 (Deutsche Gesetzliche Unfallversicherung - bisher DGUV Vorschrift 79). Niederdruckregler Typ BHK/K OPSO/UPSO Komb.A x G 1/2 LH-KN 50 mbar 4 kg/h

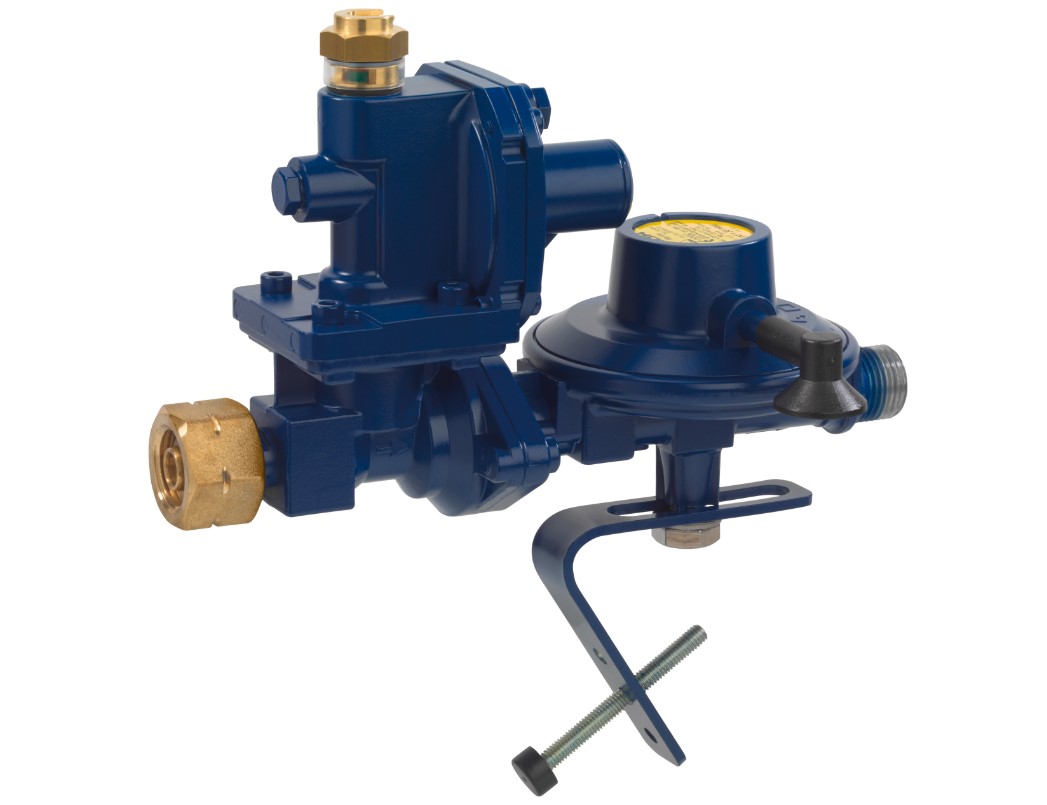

Niederdruckregler Typ FL90-4 Marine Zum Anschluss an Gasflaschen, zur Druckregelung auf den Nenndruck des Gasgerätes. mit Überdruck-Sicherheitsabsperreinrichtung OPSO (SAV) mit Sicherheitsabblaseventil PRV mit Prüfanschluss mit Insektenschutzvorrichtung höhenverstellbare Abstützvorrichtung korrosionsbeständig nach EN 16129, Anhang M geeignet für den Einsatz auf gewerblich genutzten Binnenschiffen Kombinationsanschluss zum wahlweisen Anschluss an 5, 11 bzw. 33 kg Gasflaschen EU-Baumusterprüfbescheinigung GGV Maximal zulässiger Druck: PS 16 bar Hinweis: Die Verdampfungskapazität von Gasflaschen ist zu beachten. Niederdruckregler Typ FL90-4 Marine Komb.A x G 1/2 LH-KN 50 mbar 4,0 kg/h
