Leitungsdruckminderer für den direkten Anschluss an Gasleitungssysteme

1stufiger Leitungsdruckminderer Typ Thanos in Anlehnung an ISO 2503 Für technische, medizinische, korrosive sowie Labor- und Reinstgase. Beschreibung:  kompakte Bauform und hohe Regelgenauigkeit Eingang rechts Eingang und Ausgang: Gewinde 1/4“ NPT-F oder nach Kundenwunsch* Hinterdruckmanometer nach DIN EN 837 Ø 50 mm mit Skalierung bar/psi Eingangsfilter 74 µm Abblaseventil Werkstoffe: BeschreibungWerkstoffgüte / ASTM-Spezifikation Gehäuse Messing / Edelstahl 316L Ventiloberteil Messing / Edelstahl 316L Sitz PCTFE Membran Edelstahl 316L Handgriff ABS-Kunststoff Feder Edelstahl 316L Spezifikationen: Gasreinheit max. 6.0 max. Eingangsdruck: 400 bar (Edelstahl 316L), 300 bar (Messing) Regelbereiche von 1,7 bar bis 35 bar Temperaturbereich von -20 °C bis +60 °C Gehäusematerial: Messing vernickelt oder Edelstahl Membranen: Edelstahl Leckraten kleiner 2 x 10-8 mbar l/s He 2014/68/EU über Druckgeräte 2014/34/EU ATEX Optionen:  Vordruckmanometer nach DIN EN 837 Ø 50 mm Absperr- oder Dosierventil Kontaktmanometer oder Drucktransmitter   Durchflussleistung:      Der 1-stufige Leitungsdruckminderer Thanos steht in den folgenden Ausführungen zur Verfügung:  Material: EdelstahlRegelbereich: 0-1,7 bar, Vordruck: bis 200 bar (Artikelnummer: 1GSSLH-1-00001)Regelbereich: 0-1,7 bar, Vordruck: bis 400 bar (Artikelnummer: 1GSSL400-1-00001)Regelbereich: 0-3,5 bar, Vordruck: bis 200 bar (Artikelnummer: 1GSSLH-2-00001)Regelbereich: 0-3,5 bar, Vordruck: bis 400 bar (Artikelnummer: 1GSSL400-2-00001)Regelbereich: 0-7,0 bar, Vordruck: bis 200 bar (Artikelnummer: 1GSSLH-3-00001)Regelbereich: 0-7,0 bar, Vordruck: bis 400 bar (Artikelnummer: 1GSSL400-3-00001)Regelbereich: 0-17,5 bar, Vordruck: bis 200 bar (Artikelnummer: 1GSSLH-4-00001)Regelbereich: 0-17,5 bar, Vordruck: bis 400 bar (Artikelnummer: 1GSSL400-4-00001)Regelbereich: 0-35,0 bar, Vordruck: bis 200 bar (Artikelnummer: 1GSSLH-5-00001)Regelbereich: 0-35,0 bar, Vordruck: bis 400 bar (Artikelnummer: 1GSSL400-5-00001) Material: Messing, vernickeltRegelbereich: 0-1,7 bar, Vordruck: bis 200 bar (Artikelnummer: 1GBNLH-1-00001)Regelbereich: 0-1,7 bar, Vordruck: bis 300 bar (Artikelnummer: 1GBNL300-1-00001)Regelbereich: 0-3,5 bar, Vordruck: bis 200 bar (Artikelnummer: 1GBNLH-2-00001)Regelbereich: 0-3,5 bar, Vordruck: bis 300 bar (Artikelnummer: 1GBNL300-2-00001)Regelbereich: 0-7,0 bar, Vordruck: bis 200 bar (Artikelnummer: 1GBNLH-3-00001)Regelbereich: 0-7,0 bar, Vordruck: bis 300 bar (Artikelnummer: 1GBNL300-3-00001)Regelbereich: 0-17,5 bar, Vordruck: bis 200 bar (Artikelnummer: 1GBNLH-4-00001)Regelbereich: 0-17,5 bar, Vordruck: bis 300 bar (Artikelnummer: 1GBNL300-4-00001)Regelbereich: 0-35,0 bar, Vordruck: bis 200 bar (Artikelnummer: 1GBNLH-5-00001)Regelbereich: 0-35,0 bar, Vordruck: bis 300 bar (Artikelnummer: 1GBNL300-5-00001)

2stufiger Leitungsdruckminderer Typ Thanos in Anlehnung an ISO 2503 für technische, medizinische, korrosive sowie Labor- und Reinstgase Beschreibung kompakte Bauform und hohe Regelgenauigkeit Eingang rechts Eingang und Ausgang:Gewinde 1/4“ NPT-F oder nach Kundenwunsch* Hinterdruckmanometer nach DIN EN 837 Ø 50 mm mit Skalierung bar/psi Eingangsfi lter 74 μm Abblaseventil Werkstoffe: BeschreibungWerkstoffgüte / ASTM-Spezifikation Gehäuse Messing / Edelstahl 316L Ventiloberteil Messing / Edelstahl 316L Sitz PCTFE Membran Edelstahl 316L Handgriff ABS-Kunststoff Feder Edelstahl 316L Spezifikationen Gasreinheit max. 6.0 max. Eingangsdruck: 400 bar (Edelstahl 316L), 300 bar (Messing) Regelbereiche von 1,7 bar bis 17,5 bar Temperaturbereich von -20 °C bis +60 °C Gehäusematerial:Messing vernickelt oder Edelstahl Membranen: Edelstahl Leckraten kleiner 2 x 10-8 mbar l/s He 2014/68/EU über Druckgeräte 2014/34/EU ATEX Optionen Vordruckmanometer nach DIN EN 837 Ø 50 mm Absperr- oder Dosierventil Kontaktmanometer oder Drucktransmitter Durchflussleistung Der 2-stufige Leitungsdruckminderer Thanos steht in den folgenden Ausführungen zur Verfügung:  Material: Edelstahl Regelbereich: 0-1,7 bar, Vordruck: bis 200 bar (Artikelnummer: 2GSSLH-1-00001)Regelbereich: 0-1,7 bar, Vordruck: bis 400 bar (Artikelnummer: 2GSSL400-1-00001)Regelbereich: 0-3,5 bar, Vordruck: bis 200 bar (Artikelnummer: 2GSSLH-2-00001)Regelbereich: 0-3,5 bar, Vordruck: bis 400 bar (Artikelnummer: 2GSSL400-2-00001)Regelbereich: 0-7,0 bar, Vordruck: bis 200 bar (Artikelnummer: 2GSSLH-3-00001)Regelbereich: 0-7,0 bar, Vordruck: bis 400 bar (Artikelnummer: 2GSSL400-3-00001)Regelbereich: 0-17,5 bar, Vordruck: bis 200 bar (Artikelnummer: 2GSSLH-4-00001)Regelbereich: 0-17,5 bar, Vordruck: bis 400 bar (Artikelnummer: 2GSSL400-4-00001) Material: Messing, vernickeltRegelbereich: 0-1,7 bar, Vordruck: bis 200 bar (Artikelnummer: 2GBNLH-1-00001)Regelbereich: 0-1,7 bar, Vordruck: bis 300 bar (Artikelnummer: 2GBNL300-1-00001)Regelbereich: 0-3,5 bar, Vordruck: bis 200 bar (Artikelnummer: 2GBNLH-2-00001)Regelbereich: 0-3,5 bar, Vordruck: bis 300 bar (Artikelnummer: 2GBNL300-2-00001)Regelbereich: 0-7,0 bar, Vordruck: bis 200 bar (Artikelnummer: 2GBNLH-3-00001)Regelbereich: 0-7,0 bar, Vordruck: bis 300 bar (Artikelnummer: 2GBNL300-3-00001)Regelbereich: 0-17,5 bar, Vordruck: bis 200 bar (Artikelnummer: 2GBNLH-4-00001)Regelbereich: 0-17,5 bar, Vordruck: bis 300 bar (Artikelnummer: 2GBNL300-4-00001)

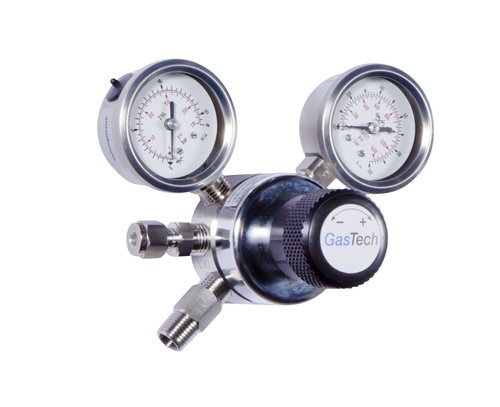

Leitungsdruckminderer 1stufig Serie Sigma 1BCLH1BCLH-1-NF4R-PI000- PI003B-MA-NF4Messing verchromtVordruck: 200 barRegelbereich: 0-1,5 barEingang: rechts mit 1/4" NPT-FHinterdruckmanometer: -1 bis 3 barAbblaseventilAusgang: 1/4" NPT-F

Leitungsdruckminderer 1stufig Serie Sigma 1BCLH1BCLH-4-NF4R-PI000- PI016B-MA-NF4Messing verchromtVordruck: 200 barRegelbereich: 0-15 barEingang: rechts mit 1/4" NPT-FHinterdruckmanometer: 0 bis 16 barAbblaseventilAusgang: 1/4" NPT-F

Leitungsdruckminderer 1stufig Serie Sigma 1BCLH1BCLH-2-NF4R-PI000- PI005B-MA-NF4Messing verchromtVordruck: 210 barRegelbereich: 0-3,5 barEingang: rechts mit 1/4" NPT-FHinterdruckmanometer: -1 bis 5 barAbblaseventilAusgang: 1/4" NPT-F

Leitungsdruckminderer 1stufig Serie Sigma 1BCLH1BCLH-3-NF4R-PI000- PI009B-MA-NF4Messing verchromtVordruck: 200 barRegelbereich: 0-7 barEingang: rechts mit 1/4" NPT-FHinterdruckmanometer: -1 bis 9 barAbblaseventilAusgang: 1/4" NPT-F

Leitungsdruckminderer 1stufig Serie Sigma 1BCLL1BCLL-1-NF4R-PI000- PI003B-MA-NF4Messing verchromtVordruck: 70 barRegelbereich: 0-1,5 barEingang: rechts mit 1/4" NPT-FHinterdruckmanometer: -1 bis 3 barAbblaseventilAusgang: 1/4" NPT-F

Leitungsdruckminderer 1stufig Serie Sigma 1BCLL1BCLL-4-NF4R-PI000- PI016B-MA-NF4Messing verchromtVordruck: 70 barRegelbereich: 0-15 barEingang: rechts mit 1/4" NPT-FHinterdruckmanometer: 0 bis 16 barAbblaseventilAusgang: 1/4" NPT-F

Leitungsdruckminderer 1stufig Serie Sigma 1BCLL1BCLL-2-NF4R-PI000- PI005B-MA-NF4Messing verchromtVordruck: 70 barRegelbereich: 0-3,5 barEingang: rechts mit 1/4" NPT-FHinterdruckmanometer: -1 bis 5 barAbblaseventilAusgang: 1/4" NPT-F

Leitungsdruckminderer 1stufig Serie Sigma 1BCLL1BCLL-3-NF4R-PI000- PI009B-MA-NF4Messing verchromtVordruck: 70 barRegelbereich: 0-7 barEingang: rechts mit 1/4" NPT-FHinterdruckmanometer: -1 bis 9 barAbblaseventilAusgang: 1/4" NPT-F

Leitungsdruckminderer 1stufig Baureihe Sigma 1SSLH1SSLH-1-NF4R-PI000- PI003B-MA-NF4EdelstahlVordruck: 200 barRegelbereich: 0-1,5 barEingang: rechts mit 1/4" NPT-FHinterdruckmanometer: -1 bis 3 barAbblaseventilAusgang: 1/4" NPT-F

Leitungsdruckminderer 1stufig Baureihe Sigma 1SSLH1SSLH-4-NF4R-PI000- PI016B-MA-NF4EdelstahlVordruck: 200 barRegelbereich: 0-15 barEingang: rechts mit 1/4" NPT-FHinterdruckmanometer: 0 bis 16 barAbblaseventilAusgang: 1/4" NPT-F

Leitungsdruckminderer 1stufig Baureihe Sigma 1SSLH1SSLH-2-NF4R-PI000- PI005B-MA-NF4EdelstahlVordruck: 200 barRegelbereich: 0-3,5 barEingang: rechts mit 1/4" NPT-FHinterdruckmanometer: -1 bis 5 barAbblaseventilAusgang: 1/4" NPT-F

Leitungsdruckminderer 1stufig Baureihe Sigma 1SSLH1SSLH-3-NF4R-PI000- PI009B-MA-NF4EdelstahlVordruck: 200 barRegelbereich: 0-7 barEingang: rechts mit 1/4" NPT-FHinterdruckmanometer: -1 bis 9 barAbblaseventilAusgang: 1/4" NPT-F

Leitungsdruckminderer 1stufig Baureihe Sigma 1SSLL1SSLL-1-NF4R-PI000- PI003B-MA-NF4EdelstahlVordruck: 70 barRegelbereich: 0-1,5 barEingang: rechts mit 1/4" NPT-FHinterdruckmanometer: -1 bis 3 barAbblaseventilAusgang: 1/4" NPT-F

Leitungsdruckminderer 1stufig Baureihe Sigma 1SSLL1SSLL-4-NF4R-PI000- PI016B-MA-NF4EdelstahlVordruck: 70 barRegelbereich: 0-15 barEingang: rechts mit 1/4" NPT-FHinterdruckmanometer: 0 bis 16 barAbblaseventilAusgang: 1/4" NPT-F

Leitungsdruckminderer 1stufig Baureihe Sigma 1SSLL1SSLL-2-NF4R-PI000- PI005B-MA-NF4EdelstahlVordruck: 70 barRegelbereich: 0-3,5 barEingang: rechts mit 1/4" NPT-FHinterdruckmanometer: -1 bis 5 barAbblaseventilAusgang: 1/4" NPT-F

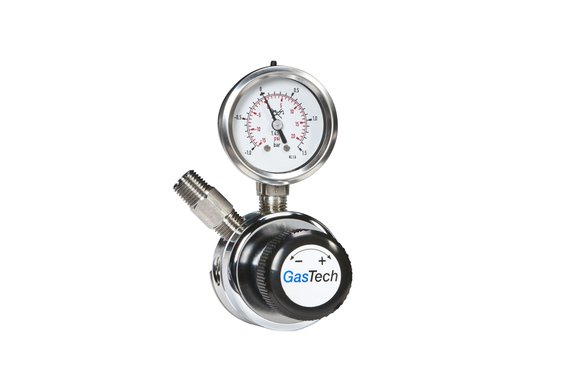

Leitungsdruckminderer 1stufig Baureihe Sigma 1SSLL1SSLL-3-NF4R-PI000- PI009B-MA-NF4EdelstahlVordruck: 70 barRegelbereich: 0-7 barEingang: rechts mit 1/4" NPT-FHinterdruckmanometer: -1 bis 9 barAbblaseventilAusgang: 1/4" NPT-F

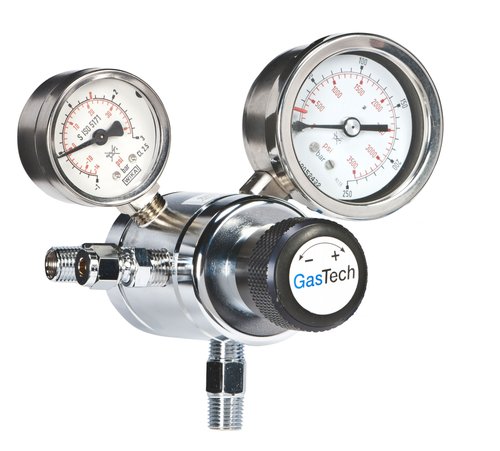

Leitungsdruckminderer, 2stufig, Serie Sigma 2BCLH2BCLH-1-NF4R-PI000- PI003B-MA-NF4Messing verchromtVordruck: 200 barRegelbereich: 0-1,5 barEingang: rechts mit 1/4" NPT-FHinterdruckmanometer: -1 bis 3 bar2 AbblaseventileAusgang: 1/4" NPT-F

Leitungsdruckminderer, 2stufig, Serie Sigma 2BCLH2BCLH-4-NF4R-PI000- PI016B-MA-NF4Messing verchromtVordruck: 200 barRegelbereich: 0-15 barEingang: rechts mit 1/4" NPT-FHinterdruckmanometer: 0 bis 16 bar2 AbblaseventileAusgang: 1/4" NPT-F

Leitungsdruckminderer, 2stufig, Serie Sigma 2BCLH2BCLH-2-NF4R-PI000- PI005B-MA-NF4Messing verchromtVordruck: 200 barRegelbereich: 0-3,5 barEingang: rechts mit 1/4" NPT-FHinterdruckmanometer: -1 bis 5 bar2 AbblaseventileAusgang: 1/4" NPT-F

Leitungsdruckminderer, 2stufig, Serie Sigma 2BCLH2BCLH-3-NF4R-PI000- PI009B-MA-NF4Messing verchromtVordruck: 200 barRegelbereich: 0-7 barEingang: rechts mit 1/4" NPT-FHinterdruckmanometer: -1 bis 9 bar2 AbblaseventileAusgang: 1/4" NPT-F

Leitungsdruckminderer, 2stufig, Serie Sigma 2BCLL2BCLL-1-NF4R-PI000- PI003B-MA-NF4Messing verchromtVordruck: 70 barRegelbereich: 0-1,5 barEingang: rechts mit 1/4" NPT-FHinterdruckmanometer: -1 bis 3 bar2 AbblaseventileAusgang: 1/4" NPT-F

Leitungsdruckminderer, 2stufig, Serie Sigma 2BCLL2BCLL-4-NF4R-PI000- PI016B-MA-NF4Messing verchromtVordruck: 70 barRegelbereich: 0-15 barEingang: rechts mit 1/4" NPT-FHinterdruckmanometer: 0 bis 16 bar2 AbblaseventileAusgang: 1/4" NPT-F

Leitungsdruckminderer, 2stufig, Serie Sigma 2BCLL2BCLL-2-NF4R-PI000- PI005B-MA-NF4Messing verchromtVordruck: 70 barRegelbereich: 0-3,5 barEingang: rechts mit 1/4" NPT-FHinterdruckmanometer: -1 bis 5 bar2 AbblaseventileAusgang: 1/4" NPT-F

Leitungsdruckminderer, 2stufig, Serie Sigma 2BCLL2BCLL-3-NF4R-PI000- PI009B-MA-NF4Messing verchromtVordruck: 70 barRegelbereich: 0-7 barEingang: rechts mit 1/4" NPT-FHinterdruckmanometer: -1 bis 9 bar2 AbblaseventileAusgang: 1/4" NPT-F

Leitungsdruckminderer 2stufig Serie Sigma 2SSLH2SSLH-1-NF4R-PI000- PI003B-MA-NF4EdelstahlVordruck: 200 barRegelbereich: 0-1,5 barEingang: rechts mit 1/4" NPT-FHinterdruckmanometer: -1 bis 3 bar2 AbblaseventileAusgang: 1/4" NPT-F

Leitungsdruckminderer 2stufig Serie Sigma 2SSLH2SSLH-4-NF4R-PI000- PI016B-MA-NF4EdelstahlVordruck: 200 barRegelbereich: 0-15 barEingang: rechts mit 1/4" NPT-FHinterdruckmanometer: 0 bis 16 bar2 AbblaseventileAusgang: 1/4" NPT-F

Leitungsdruckminderer 2stufig Serie Sigma 2SSLH2SSLH-2-NF4R-PI000- PI005B-MA-NF4EdelstahlVordruck: 200 barRegelbereich: 0-3,5 barEingang: rechts mit 1/4" NPT-FHinterdruckmanometer: -1 bis 5 bar2 AbblaseventileAusgang: 1/4" NPT-F

Leitungsdruckminderer 2stufig Serie Sigma 2SSLH2SSLH-3-NF4R-PI000- PI009B-MA-NF4EdelstahlVordruck: 200 barRegelbereich: 0-7 barEingang: rechts mit 1/4" NPT-FHinterdruckmanometer: -1 bis 9 bar2 AbblaseventileAusgang: 1/4" NPT-F

Leitungsdruckminderer 2stufig Serie Sigma 2SSLL2SSLL-1-NF4R-PI000- PI003B-MA-NF4EdelstahlVordruck: 70 barRegelbereich: 0-1,5 barEingang: rechts mit 1/4" NPT-FHinterdruckmanometer: -1 bis 3 bar2 AbblaseventileAusgang: 1/4" NPT-F

Leitungsdruckminderer 2stufig Serie Sigma 2SSLL2SSLL-4-NF4R-PI000- PI016B-MA-NF4EdelstahlVordruck: 70 barRegelbereich: 0-15 barEingang: rechts mit 1/4" NPT-FHinterdruckmanometer: 0 bis 16 bar2 AbblaseventileAusgang: 1/4" NPT-F

Leitungsdruckminderer 2stufig Serie Sigma 2SSLL2SSLL-2-NF4R-PI000- PI005B-MA-NF4EdelstahlVordruck: 70 barRegelbereich: 0-3,5 barEingang: rechts mit 1/4" NPT-FHinterdruckmanometer: -1 bis 5 bar2 AbblaseventileAusgang: 1/4" NPT-F

Leitungsdruckminderer 2stufig Serie Sigma 2SSLL2SSLL-3-NF4R-PI000- PI009B-MA-NF4EdelstahlVordruck: 70 barRegelbereich: 0-7 barEingang: rechts mit 1/4" NPT-FHinterdruckmanometer: -1 bis 9 bar2 AbblaseventileAusgang: 1/4" NPT-F

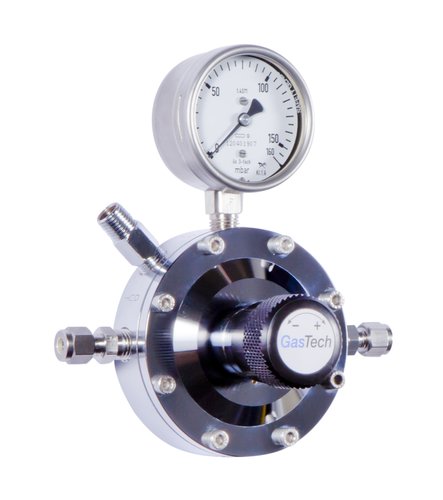

Leitungsfeindruckminderer 1stufig Baureihe Omega 1SSLFDR1SSLFDR-2-VM6R-PI000- PI160MB-MA-VM6EdelstahlVordruck: 16 barRegelbereich: 15-150 mbarEingang: rechts mit Klemmringverschraubung 6 mmHinterdruckmanometer: 0 bis 160 mbarAbblaseventilAusgang: Klemmringverschraubung 6 mm

Leitungsfeindruckminderer 1stufig Baureihe Omega 1SSLFDR1SSLFDR-3-VM6R-PI000- PI400MB-MA-VM6EdelstahlVordruck: 16 barRegelbereich: 30-300 mbarEingang: rechts mit Klemmringverschraubung 6 mmHinterdruckmanometer: 0 bis 400 mbarAbblaseventilAusgang: Klemmringverschraubung 6 mm

Leitungsfeindruckminderer 1stufig Baureihe Omega 1SSLFDR1SSLFDR-1-VM6R-PI000- PI060MB-MA-VM6EdelstahlVordruck: 16 barRegelbereich: 1-50 mbarEingang: rechts mit Klemmringverschraubung 6 mmHinterdruckmanometer: 0 bis 60 mbarAbblaseventilAusgang: Klemmringverschraubung 6 mm

Leitungsfeindruckminderer 1stufig Baureihe Omega 1SSLFDR1SSLFDR-4-VM6R-PI000- PI600MB-MA-VM6EdelstahlVordruck: 16 barRegelbereich: 50-500 mbarEingang rechts mit Klemmringverschraubung 6 mmVordruckmanometer: ohneHinterdruckmanometer: 0 bis 600 mbarAbblaseventilAusgang: Klemmringverschraubung 6 mm

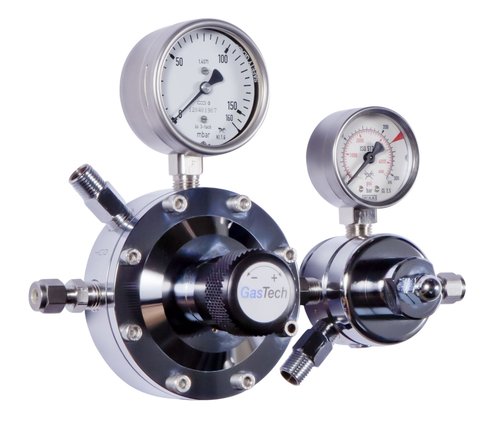

Leitungsfeindruckminderer 2stufig Baureihe Omega 2SSLFDR2SSLFDR-2-VM6R-PI250-PI160MB-MA-VM6EdelstahlVordruck: 200 barRegelbereich: 15-150 mbarEingang: rechts mit Klemmringverschraubung 6 mmHinterdruckmanometer: 0 bis 400 mbarAbblaseventilAusgang: Klemmringverschraubung 6 mm

Leitungsfeindruckminderer 2stufig Baureihe Omega 2SSLFDR2SSLFDR-3-VM6R-PI250-PI400MB-MA-VM6EdelstahlVordruck: 200 barRegelbereich: 30-300 mbarEingang: rechts mit Klemmringverschraubung 6 mmHinterdruckmanometer: 0 bis 400 mbarAbblaseventilAusgang: Klemmringverschraubung 6 mm

Leitungsfeindruckminderer 2stufig Baureihe Omega 2SSLFDR2SSLFDR-1-VM6R-PI250-PI060MB-MA-VM6EdelstahlVordruck: 200 barRegelbereich: 1-50 mbarEingang: rechts mit Klemmringverschraubung 6 mmHinterdruckmanometer: 0 bis 400 mbarAbblaseventilAusgang: Klemmringverschraubung 6 mm

Leitungsfeindruckminderer 2stufig Baureihe Omega 2SSLFDR2SSLFDR-4-VM6R-PI250-PI600MB-MA-VM6EdelstahlVordruck: 200 barRegelbereich: 50-500 mbarEingang: rechts mit Klemmringverschraubung 6 mmHinterdruckmanometer: 0 bis 400 mbarAbblaseventilAusgang: Klemmringverschraubung 6 mm

Wandkonsole SS für ENS Grundplatte aus Edelstahl für die Wandbefestigung der Entnahmestellen Typ ENS, in verschiedenen Längen zum Aufbau mehrerer Entnahmestellen gleichzeitig,  inklusive Befestigungsschrauben für Entnahmestelle Typ ENS

Montagering Al eloxiert mit ZusatzborungAußendurchmesser 79mm
