HD-Bündelschlauch Vulkan Standard 200bar, DN 6, PN 200 zum Anschluss eines Flaschenbündels an eine Gaseversorgung. Flexibler Metallwellschlauch mit zwei Knickschutzfedern. Ein- und Ausgang nach DIN 477-1 Gasart und Länge im Dropdown-Menü auswählen!
HD-Bündelschlauch Vulkan Vareo 200bar, DN 6, PN 200 zum Anschluss eines Flaschenbündels an eine Gaseversorgung Vareo. Flexibler Metallwellschlauch mit zwei Knickschutzfedern. Eingang nach DIN 477-1Ausgang M 24x1,5 RHk Ü-Mutter -16S Vareo Gasart und Länge im Dropdown-Menü auswählen!
HD-Bündelschlauch Vulkan Vareo 200bar, DN 6, PN 200 Flexibler Metallwellschlauch mit zwei Knickschutzfedern, Entlüftungsventil (bündelseitig am Schlauch befestigt) und Fangseil (bündelseitig mit Schlaufe) zum Anschluss eines Stickstoff-Flaschenbündels an eine Gaseversorgung Vareo, Länge 2.000 mm,DN6, PN 200, Eingang nach DIN 477-1, Nr. 10Ausgang M 24x1,5 RHk Ü-Mutter -16S Vareo
HD-Bündelschlauch Vulkan Standard 300bar, DN 6, PN 300 zum Anschluss eines Flaschenbündels an eine Gaseversorgung. Flexibler Metallwellschlauch mit zwei Knickschutzfedern. Ein- und Ausgang nach DIN 477-5 Gasart und Länge im Dropdown-Menü auswählen!
HD-Bündelschlauch Vulkan Vareo 300bar, DN 6, PN 300 zum Anschluss eines Flaschenbündels an eine Gaseversorgung Vareo. Flexibler Metallwellschlauch mit zwei Knickschutzfedern. Eingang nach DIN 477-5Ausgang M 24x1,5 RHk Ü-Mutter -16S Vareo Gasart und Länge im Dropdown-Menü auswählen!
HD-Bündelschlauch Vulkan Vareo 300bar, DN 6, PN 300 Flexibler Metallwellschlauch mit zwei Knickschutzfedern, Entlüftungsventil (bündelseitig am Schlauch befestigt) und Fangseil (bündelseitig mit Schlaufe) zum Anschluss eines Stickstoff-Flaschenbündels an eine Gaseversorgung Vareo, Länge 2.000 mm,DN6, PN 300, Eingang nach DIN 477-5, Nr. 54Ausgang M 24x1,5 RHk Ü-Mutter -16S Vareo

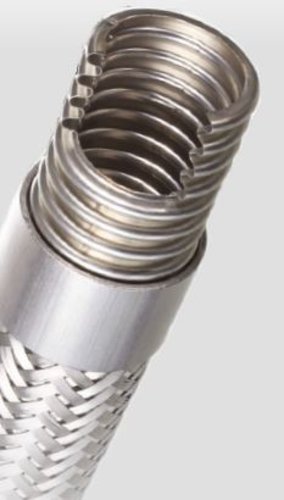

Hy-Lok MetallschlauchleitungRingwellschlauch, normall gewellt, flache Welle aus 1.4404mit einer Umflechtung aus 1.4301Endhülsen aus 1.4301Druck: 100 bar bei -200°C bis 30°C

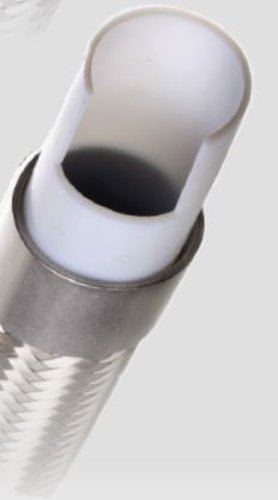

Hy-Lok PTFE-SchlauchleitungPTFE-Glattschlauch, mittlere Wandung, reines PTFEmit einer Umflechtung aus 1.4301Presshülsen aus 1.4301mit beiderseits eingepressten Rohrstutzenmit Einstich für Klemmverschraubung aus 1.4408 oder gleichwertigMax. Einsatztemperatur -60°C bis 120°C unter Berücksichtung von Abminderungsfaktoren!

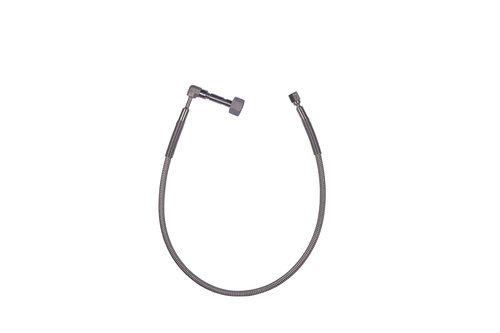

Metallwellschlauch 200 bar, Eing. 6-Kant ÜM DIN 477-T1 mit 90° Bogen, Ausg. 1/4" NPT-F Edelstahlwellschlauch zum Anschluss an Flasche oder BündelSchlauch ES-HD PN300 DN06Länge: 1.000 mm Eingang: 6-Kant Überwurfmutter nach DIN477-1Ausgang: 1/4" NPT-F (Innengewinde) Gasart im Dropdown-Menü wählen!
Edelstahlwellschlauch für BrenngaseSchlauch ES-HD PN300 DN06 L10001/4 NPT-F x DIN477-T1 Nr.01 x 90° SKLänge 1.000mm, DN 6, PN 300, DIN 477-1 Nr. 1, W21,8x1/14LHAnschlussart: Edelstahl
Edelstahlwellschlauch für Brenngase/giftigSchlauch ES-HD PN300 DN06 L10001/4 NPT-F x DIN477-T1 Nr.05 x 90° SKEdelstahlwellschlauch, Länge 1.000mm, DN 6, PN 300Eingang: 1/4" NPT-Innengewinde mit 90° abgewinkeltem Rohrmit Sechskantanschluß nach DIN 477-1 Anschluß Nr. 5, W1x1/14LHAusgang: 1/4" NPT-InnengewindeAnschlussart: Edelstahl
Edelstahlwellschlauch für Gase nicht brennbar/giftig/korrosivSchlauch ES-HD PN300 DN06 L10001/4 NPT-F x DIN477-T1 Nr.08 x 90° SKEdelstahlwellschlauch, Länge 1.000mm, DN 6, PN 300Eingang: 1/4" NPT-Innengewinde mit 90° abgewinkeltem Rohrmit Sechskantanschluß nach DIN 477-1 Anschluß Nr. 8, W1x1/14RHAusgang: 1/4" NPT-InnengewindeAnschlussart: Edelstahl
Edelstahlwellschlauch für InertgaseSchlauch ES-HD PN300 DN06 L10001/4 NPT-F x DIN477-T1 Nr.06 x 90° SKEdelstahlwellschlauch Länge 1.000mm, DN 6, PN 300, DIN 477-1 Nr. 6Eingang: 1/4" NPT-Innengewinde mit 90° abgewinkeltem Rohrmit Sechskantanschluß nach DIN 477-1 Anschluß Nr. 6 W21,8x1/14LHAusgang: 1/4" NPT-InnengewindeAnschlussart: Edelstahl
Edelstahlwellschlauch für PrüfgaseSchlauch ES-HD PN300 DN06 L10001/4 NPT-F x DIN477-T1 Nr.14 x 90° SKEdelstahlwellschlauch, Länge 1.000mm, DN 6,PN 300Eingang: 1/4" NPT-Innengewinde mit 90° abgewinkeltem Rohr mit Sechskantanschluß nach DIN 477-1 Anschluß Nr. 14, M19x1,5LHAusgang: 1/4" NPT-InnengewindeAnschlussart: Edelstahl
Edelstahlwellschlauch für SauertoffSchlauch ES-HD PN300 DN06 L10001/4 NPT-F x DIN477-T1 Nr.01 x 90° SKEdelstahlwellschlauch, Länge 1.000mm, DN 6,PN 300Eingang: 1/4" NPT-Innengewinde mit 90° abgewinkeltem Rohr mit Sechskantanschluß nach DIN 477-1 Anschluß Nr. 9 G3/4RHAusgang: 1/4" NPT-InnengewindeAnschlussart: Edelstahl
Edelstahlwellschlauch für StickstoffSchlauch ES-HD PN300 DN06 L10001/4 NPT-F x DIN477-T1 Nr.10 x 90° SKEdelstahlwellschlauch, Länge 1.000mm, DN 6, PN 300Eingang: 1/4" NPT-Innengewinde mit 90° abgewinkeltem Rohrmit Sechskantanschluß nach DIN 477-1 Anschluß Nr. 10 W24,32x1/14RHAusgang: 1/4" NPT-InnengewindeAnschlussart: Edelstahl

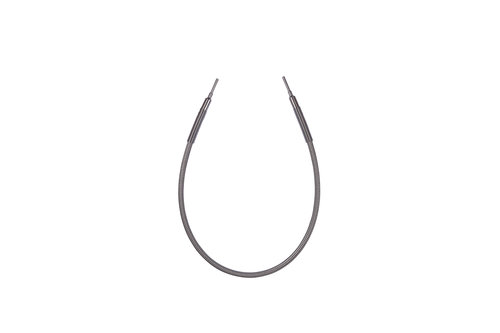

Metallwellschlauch 300bar, Beidseitig mit Rohrstutzen Edelstahlwellschlauch zum Verbinden von Flaschen an Sammelleitungen oder Stationen. Schlauch ES-HD PN300 DN06Länge: 1.000mm Anschluss beidseitig: Rohrstutzen Anschluss im Dropdown-Menü wählen!

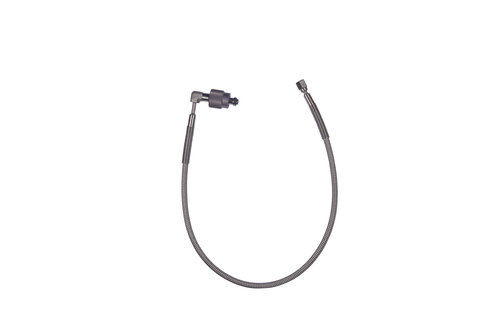

Metallwellschlauch 200 bar, Eing. Handanschluss DIN 477-T1 mit 90° Bogen, Ausg. 1/4" NPT-F Edelstahlwellschlauch zum Anschluss an Flasche oder BündelSchlauch ES-HD PN300 DN06Länge: 1.000 mm Eingang: Handanschluss (Rändelmutter) nach DIN 477-1Ausgang: 1/4 " NPT-F (Innengewinde) Gasart im Dropdown-Menü auswählen!
Edelstahlwellschlauch für BrenngaseSchlauch ES-HD PN300 DN06 L10001/4 NPT-F x DIN477-T1 Nr.01 x 90° HDEdelstahlwellschlauch, Länge 1.000mm, DN 6, PN 300Eingang: 1/4" NPT-Innengewinde mit 90° abgewinkeltem Rohr mit Handanschluß nach DIN 477-1 Anschluß Nr. 1, W21,8x1/14LHAusgang: 1/4" NPT-InnengewindeAnschlussart: Edelstahl
Edelstahlwellschlauch für Brenngase/giftigSchlauch ES-HD PN300 DN06 L10001/4 NPT-F x DIN477-T1 Nr.05 x 90° HDEdelstahlwellschlauch, Länge 1.000mm, DN 6, PN 300Eingang: 1/4" NPT-Innengewinde mit 90° abgewinkeltem Rohr mit Handanschluß nach DIN 477-1 Anschluß Nr. 5, W1x1/14LHAusgang: 1/4" NPT-Innengewinde
Edelstahlwellschlauch für Gase nicht brenbar/giftig/korrosivSchlauch ES-HD PN300 DN06 L10001/4 NPT-F x DIN477-T1 Nr.08 x 90° HDEdelstahlwellschlauch, Länge 1.000mm, DN 6, PN 300Eingang: 1/4" NPT-Innengewinde mit 90° abgewinkeltem Rohr mit Handanschluß nach DIN 477-1 Anschluß Nr. 8, W1x1/14RHAusgang: 1/4" NPT-Innengewinde
Edelstahlwellschlauch für InertgaseSchlauch ES-HD PN300 DN06 L10001/4 NPT-F x DIN477-T1 Nr.06 x 90° HDEdelstahlwellschlauch, Länge 1.000mm, DN 6, PN 300Eingang: 1/4" NPT-Innengewinde mit 90° abgewinkeltem Rohr mit Handanschluß nach DIN 477-1 Anschluß Nr. 6, W21,8x1/14RHAusgang: 1/4" NPT-InnengewindeAnschlussart: Edelstahl
Edelstahlwellschlauch für PrüfgaseSchlauch ES-HD PN300 DN06 L10001/4 NPT-F x DIN477-T1 Nr.14 x 90° HDEdelstahlwellschlauch, Länge 1.000mm, DN 6, PN 300Eingang: 1/4" NPT-Innengewinde mit 90° abgewinkeltem Rohr mit Handanschluß nach DIN 477-1 Anschluß Nr. 14, M19x1,5LHAusgang: 1/4" NPT-InnengewindeAnschlussart: Edelstahl
Edelstahlwellschlauch für SauerstoffSchlauch ES-HD PN300 DN06 L10001/4 NPT-F x DIN477-T1 Nr.09 x 90° HDEdelstahlwellschlauch, Länge 1.000mm, DN 6, PN 300Eingang: 1/4" NPT-Innengewinde mit 90° abgewinkeltem Rohr mit Handanschluß nach DIN 477-1 Anschluß Nr. 9, G3/4RHAusgang: 1/4" NPT-InnengewindeAnschlussart: Edelstahl
Edelstahlwellschlauch für StickstoffSchlauch ES-HD PN300 DN06 L10001/4 NPT-F x DIN477-T1 Nr.10 x 90° HDEdelstahlwellschlauch, Länge 1.000mm, DN 6, PN 300Eingang: 1/4" NPT-Innengewinde mit 90° abgewinkeltem Rohr mit Handanschluß nach DIN 477-1 Anschluß Nr. 10, W24,32x1/14RHAusgang: 1/4" NPT-InnengewindeAnschlussart: Edelstahl
Edelstahlwellschlauch Eingang 10mm/Ausgang 10mmSchlauch ES-HD PN300 DN06 L1000Rohrstutzen 10 mm x 10 mmEdelstahlwellschlauch, Länge 1.000mm, DN 6, PN 300beidseitig Durchmesser 10,0 x 1,0 x 30
Edelstahlwellschlauch Eingang 10mm/Ausgang 12mmSchlauch ES-HD PN300 DN06 L1000Rohrstutzen 10 mm x 12 mmEdelstahlwellschlauch, Länge 1.000mm, DN 6, PN 300
Edelstahlwellschlauch Eingang 12mm/Ausgang 12mmSchlauch ES-HD PN300 DN06 L1000Rohrstutzen 12 mm x 12 mmEdelstahlwellschlauch, Länge 1.000mm, DN 6, PN 300beidseitig Durchmesser 12,0 x 1,0 x 30
Edelstahlwellschlauch Eingang 6mm/Ausgang 6mmSchlauch ES-HD PN300 DN06 L1000Rohrstutzen 06 mm x 06 mmEdelstahlwellschlauch, Länge 1.000mm, DN 6, PN 300beidseitig Durchmesser 6,0 x 1,0 x 30
Edelstahlwellschlauch Eingang 6mm/Ausgang 8mmSchlauch ES-HD PN300 DN06 L1000Rohrstutzen 06 mm x 08 mmEdelstahlwellschlauch, Länge 1.000mm, DN 6, PN 300
Edelstahlwellschlauch Eingang 8mm/Ausgang 8mmSchlauch ES-HD PN300 DN06 L1000Rohrstutzen 08 mm x 08 mmEdelstahlwellschlauch, Länge 1.000mm, DN 6, PN 300beidseitig Durchmesser 8,0 x 1,0 x 30
