WITT Sicherheitsventile sichern Rohrleitungen, Druckbehälter und Anlagenteile vor zu hohem Gasdruck
Sicherheitsventile sind unverzichtbare Komponenten für die sichere Druckbeaufschlagung von Anlagen und Bauteilen. Sie schützen zuverlässig gegen unkontrollierten Überdruck durch das Abblasen von Dämpfen und Gasen aus Rohrleitungen, Druckbehältern und Anlagenteilen. gasetechnik24 bietet hier WITT-Sicherheitsventile mit individuell einstellbaren Öffnungsdrücken von 5 mbar bis 45 bar im Baukastenprinziep an.
Die federbelasteten, direkt wirkenden Sicherheitsventile von öffnen automatisch, sobald der eingestellte Öffnungsdruck erreicht ist, und schließen sich wieder nach dem Druckausgleich. Sie sind in Messing, Edelstahl oder Aluminium erhältlich und können mit oder ohne Kondensatauslass bestellt werden. Der Öffnungsdruck wird werkseitig nach Ihren Vorgaben eingestellt.
1 Ventilkoben, 2 Schraubring; 3 Federteller; 4 Ventildichtung; 5. Druckfeder; 6 Gehäuse; 7 Strömungskegel
Für höchste Qualität und Sicherheit sorgen eine moderne Produktion und ein umfassendes Qualitätsmanagementsystem. Jedes Sicherheitsventil der Modellreihe SV805/SV805A wird einzeln auf seine einwandfreie Funktion hin überprüft, bevor es direkt aus dem Herstellerwerk an unsere Kunden ausgeliefert wird. Zudem bieten wir Ihnen für jedes Sicherheitsventil eine Einzelabnahme durch den TÜV mit Einstellbescheinigung als Beleg des korrekt eingestellten Öffnungsdruckes.
VORTEILE:
- Minimale Öffnungsdrücke machen auch kleinste Druckanstiege kontrollierbar
- Öffnungsdruck individuell einstellbar je nach Modell im Bereich von 5 mbar bis 45 bar
- Hohes Abblasevolumen bis ca. 970 m3/h
- Vielfältig einsetzbar für alle technischen Gase im Temperaturbereich von -60°C bis +270 °C (variiert je nach Modell und Gasart)
- Geeignet für O2 (Öl- und fettfrei)
- Hundertprozentige Funktionsprüfung für höchste Sicherheit
- TÜV-Einstellbescheinigung belegt den individuell eingestellten Öffnungsdruck
- Wahlweise in Messing, Edelstahl oder Aluminium (AV919)
- Dichtwerkstoff entsprechend der Gasart oder auf Kundenwunsch (ggf. Aufpreispflichtig)
- Verschiedene Eingangs- und Ausgangsanschlüsse, Adapter zum Anschluss an eine Abblaseleitung
- Wahlweise mit Kondensatauslass (Modellabhängig)
- Wahlweise mit manueller Anlüftfunktion (Modellabhängig)
WITT-Sicherheitsventil SV805 Messing Federbelastetes, direkt wirkendes Sicherheitsventil zum Abblasen von Dämpfen und Gasen aus Behältern, Rohrleitungen und anderen Anlagenteilen. Öffnungsdruck: von 0,5 bis 45 barGasarten: alle technischen GaseWerkstoff: Gehäuse und metallische Drehteile aus Messing, Druckfeder aus Edelstahl, Ventildichtung entsprechend der jeweiligen Gasart. Bitte beachten: Sonderdichtwerkstoffe, abhängig von der angegebenen Gasart sind Aufpreispflichtig und werden erst in der AB gesondert aufgeführt / in Rechnung gestellt!) Vorteile konform zur Druckgeräterichtlinie 2014/68/EU, Kategorie IV, Modul B und D individueller Öffnungsdruck TÜV-Bescheinigung über die Prüfung auf ordnungsgemäß eingestellten Öffnungsdruck wahlweise in Messing oder Edelstahl (ES) Dichtwerkstoff entsprechend der Gasart oder auf Kundenwunsch geringe Größe für einfache, problemlose Montage verschiedene Eingangsanschlüsse mit oder ohne Kondensatbohrung Schutzkappe gegen Verschmutzung SV805A (anlüftbar), zur einfachen Überprüfung der Funktion nach Betriebssicherheitsverordnung §15 Adapter zum Anschluss der Abblaseleitung Normen/Baubestimmungen Gebaut und geprüft gemäß EN ISO 4126-1, AD 2000 Merkblatt A2 und VdTÜV-Merkblatt 100Hersteller zertifiziert nach ISO 9001 und DGRL 2014/68/EU Modul H CE-Kennzeichnung gemäß: - DGRL 2014/68/EU Ausgelegt für O2 gemäß EIGA 13/20 und CGA G-4.4: Oxygen Pipeline and Piping Systems Gereinigt für O2 gemäß EIGA 33/18 und CGA G-4.1: Cleaning of Equipment for Oxygen Service Weitere Ausführungen und Optionen sowie Zubehör auf Anfrage. *** Bitte geben Sie bei Anfragen Gasart, Temperatur, Öffnungsdruck, Eingangsanschluss und mit oder ohne Kondensatbohrung an! Abblasevolumenstrom für Luft bei 23 °C (nur gültig bei atmosphärischem Gegendruck) Lieferbare Adapter (Messing): 801413600K -> M24 x 1 AG - 1/2" NPT IG 802124900K -> M24 x 1 AG - 3/4" NPT IG 802069800K -> M24 x 1 AG - 3/4" NPT IG
WITT-Sicherheitsventil SV805 Federbelastetes, direkt wirkendes Sicherheitsventil zum Abblasen von Dämpfen und Gasen aus Behältern, Rohrleitungen und anderen Anlagenteilen. Öffnungsdruck: von 0,5 bis 45 barGasarten: alle technischen GaseWerkstoff: Gehäuse und metallische Drehteile aus Edelstahl, Druckfeder aus Edelstahl, Ventildichtung entsprechend der jeweiligen Gasart.Bitte beachten: Sonderdichtwerkstoffe, abhängig von der angegebenen Gasart sind Aufpreispflichtig und werden erst in der AB gesondert aufgeführt / in Rechnung gestellt!) Vorteile konform zur Druckgeräterichtlinie 2014/68/EU, Kategorie IV, Modul B und D individueller Öffnungsdruck TÜV-Bescheinigung über die Prüfung auf ordnungsgemäß eingestellten Öffnungsdruck wahlweise in Messing oder Edelstahl (ES) Dichtwerkstoff entsprechend der Gasart oder auf Kundenwunsch geringe Größe für einfache, problemlose Montage verschiedene Eingangsanschlüsse mit oder ohne Kondensatbohrung Schutzkappe gegen Verschmutzung SV805A-ES (anlüftbar), zur einfachen Überprüfung der Funktion nach Betriebssicherheitsverordnung §15 Adapter zum Anschluss der Abblaseleitung Normen/Baubestimmungen Gebaut und geprüft gemäß EN ISO 4126-1, AD 2000 Merkblatt A2 und VdTÜV-Merkblatt 100Hersteller zertifiziert nach ISO 9001 und DGRL 2014/68/EU Modul HCE-Kennzeichnung gemäß: - DGRL 2014/68/EUAusgelegt für O2 gemäß EIGA 13/20 und CGA G-4.4: Oxygen Pipeline and Piping Systems Gereinigt für O2 gemäß EIGA 33/18 und CGA G-4.1: Cleaning of Equipment for Oxygen Service Weitere Ausführungen und Optionen sowie Zubehör auf Anfrage. *** Bitte geben Sie bei Anfragen Gasart, Temperatur, Öffnungsdruck, Eingangsanschluss und mit oder ohne Kondensatbohrung an! Abblasevolumenstrom für Luft bei 23 °C (nur gültig bei atmosphärischem Gegendruck) Dieser Artikel ist lieferbar in folgenden Ausführungen (bitte im Auswahlfenster auswählen!): mit Standardanschlüssen, aus Edelstahl 1.4541 mit Standardanschlüssen, aus Edelstahl 1.4404 / 316L mit VCR-Anschluss, aus Edelstahl 1.4541 mit VCR-Anschluss, aus Edelstahl 1.4404 / 316L Lieferbare Adapter (Messing): 801727800K -> M24 x 1 AG - 1/2" NPT IG
WITT-Sicherheitsventil AV815 Federbelastete, direkt wirkende Sicherheitsventile zum Abblasen von Acetylen in Verbindung mit Hauptstellendruckreglern nach DIN EN ISO 7291. Vorteile in 7 verschiedenen Öffnungsdrücken und Nenndurchflussleistungen lieferbar TÜV-Bescheinigung über die Prüfung auf ordnungsgemäß eingestellten Öffnungsdruck lagenunabhängiger Einbau geringe Größe für einfache, problemlose Montage Schutzkappe gegen Verschmutzung Adapter zum Anschluss der Abblaseleitung Material nach 3.1 EN 10204 BAM Prüfbericht Tgb.-Nr.4806/98; II-3737 Normen/Baubestimmungen Hersteller zertifiziert nach ISO 9001 und DGRL 2014/68/EU Modul H Weitere Ausführungen und Optionen sowie Zubehör auf Anfrage! Gasart: AcetylenWerkstoff: Gehäuse und metallische Drehteile aus Messing, Druckfeder aus Edelstahl, Ventildichtung EPDMEingang: G 1/2 AG ORAusgang: M24 x 1 IGBaulänge: 91 mmTemperaturbereich: -40 °C bis ca. +80 °C Lieferbare Arbeitsdrücke (bitte im Auswahlfenster wählen) Lieferbare Adapter (Messing): 801413600K -> M24 x 1 AG - 1/2" NPT IG 802124900K -> M24 x 1 AG - 3/4" NPT IG 802069800K -> M24 x 1 AG - 3/4" NPT IG Auslegungsbeispiel nach DIN EN ISO 7291: Nenngasdurchfluss des Druckreglers Q1 = 150 m3 /h benötigter Abblasevolumenstrom für das AV815 QRV = 0,5 x Q1 = 75 m3 /h max. Hinterdruck am Regler / Arbeitsdruck 1,5 bar => Auswahl des AV815 mit Bestell-Nr. 200.278 Öffnungsdruck 1,9 bar

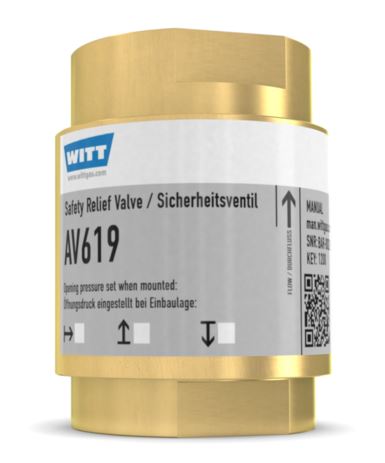

WITT-Sicherheitsventil AV619 Messing Federbelastetes, direkt wirkendes Sicherheitsventil zum Abblasen von Dämpfen und Gasen aus Behältern, Rohrleitungen und anderen Anlagenteilen. Öffnungsdruck: von 5 bis 500 mbarGasarten: alle technischen GaseWerkstoff: Gehäuse und metallische Drehteile aus Messing, Druckfeder aus Edelstahl, Ventildichtung entsprechend der jeweiligen Gasart. Bitte beachten: Sonderdichtwerkstoffe, abhängig von der angegebenen Gasart sind Aufpreispflichtig und werden erst in der AB gesondert aufgeführt / in Rechnung gestellt!) Vorteile individueller Öffnungsdruck TÜV-Bescheinigung über die Prüfung auf ordnungsgemäß eingestellten Öffnungsdruck wahlweise in Messing oder Edelstahl (ES) Dichtwerkstoff entsprechend der Gasart oder auf Kundenwunsch geringe Größe für einfache, problemlose Montage verschiedene Eingangsanschlüsse Adapter zum Anschluss der Abblaseleitung Normen/Baubestimmungen Alle Sicherheitsventile 100% überprüft.Hersteller zertifiziert nach ISO 9001 und DGRL 2014/68/EU Modul HAusgelegt für O2 gemäß EIGA 13/20 und CGA G-4.4: Oxygen Pipeline and Piping SystemsGereinigt für O2 gemäß EIGA 33/18 und CGA G-4.1: Cleaning of Equipment for Oxygen ServiceWeitere Ausführungen und Optionen sowie Zubehör auf Anfrage. *** Bitte geben Sie bei Anfragen Gasart, Temperatur, Öffnungsdruck, Eingangsanschluss und Einbaulage an! Abblasevolumenstrom für Luft bei 23 °C (nur gültig bei atmosphärischem Gegendruck) Normzustand: 0 °C / 1013,3 mbar Abblasevolumenstrom bei p = 2 x pe [Nm3 /h] pe = eingestellter Öffnungsdruck Anschluss G 1/2" und G 1/2" NPT Anschluss G 3/4" und G 3/4" NPT Anschluss G 1" und G 1" NPT Baulänge

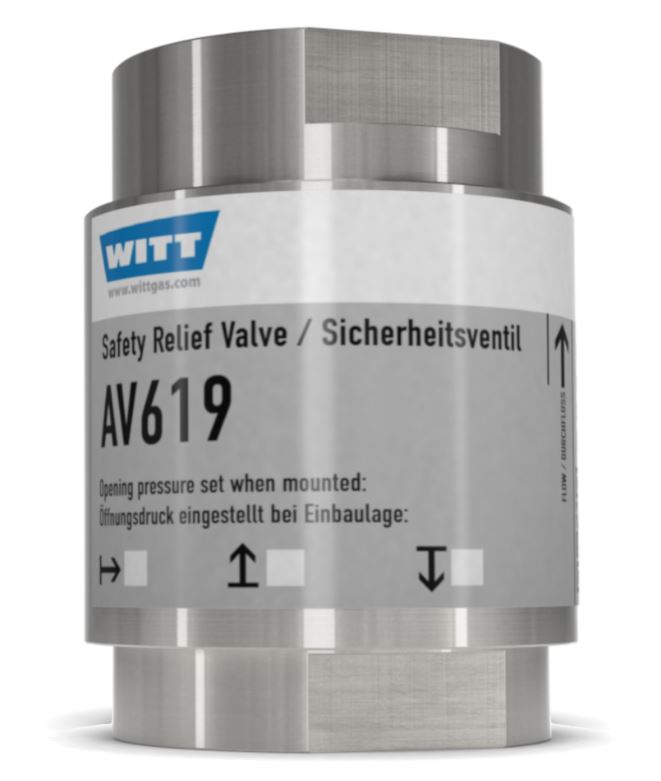

WITT-Sicherheitsventil AV619 Edelstahl Federbelastetes, direkt wirkendes Sicherheitsventil zum Abblasen von Dämpfen und Gasen aus Behältern, Rohrleitungen und anderen Anlagenteilen. Öffnungsdruck: von 5 bis 500 mbarGasarten: alle technischen GaseWerkstoff: Gehäuse und metallische Drehteile aus Edelstahl, Druckfeder aus Edelstahl, Ventildichtung entsprechend der jeweiligen Gasart. Bitte beachten: Sonderdichtwerkstoffe, abhängig von der angegebenen Gasart sind Aufpreispflichtig und werden erst in der AB gesondert aufgeführt / in Rechnung gestellt!) Vorteile individueller Öffnungsdruck TÜV-Bescheinigung über die Prüfung auf ordnungsgemäß eingestellten Öffnungsdruck wahlweise in Messing oder Edelstahl (ES) Dichtwerkstoff entsprechend der Gasart oder auf Kundenwunsch geringe Größe für einfache, problemlose Montage verschiedene Eingangsanschlüsse Adapter zum Anschluss der Abblaseleitung Normen/Baubestimmungen Alle Sicherheitsventile 100% überprüft.Hersteller zertifiziert nach ISO 9001 und DGRL 2014/68/EU Modul HAusgelegt für O2 gemäß EIGA 13/20 und CGA G-4.4: Oxygen Pipeline and Piping SystemsGereinigt für O2 gemäß EIGA 33/18 und CGA G-4.1: Cleaning of Equipment for Oxygen ServiceWeitere Ausführungen und Optionen sowie Zubehör auf Anfrage. *** Bitte geben Sie bei Anfragen Gasart, Temperatur, Öffnungsdruck, Eingangsanschluss und Einbaulage an! Abblasevolumenstrom für Luft bei 23 °C (nur gültig bei atmosphärischem Gegendruck) Normzustand: 0 °C / 1013,3 mbar Abblasevolumenstrom bei p = 2 x pe [Nm3 /h] pe = eingestellter Öffnungsdruck Anschluss G 1/2" und G 1/2" NPT Anschluss G 3/4" und G 3/4" NPT Anschluss G 1" und G 1" NPT Baulänge
WITT-Sicherheitsventil AV919 Aluminium eloxiert Federbelastetes, direkt wirkendes Sicherheitsventil zum Abblasen von Dämpfen und Gasen aus Behältern, Rohrleitungen und anderen Anlagenteilen. Öffnungsdruck: von 5 bis 500 mbarGasarten: alle technischen GaseWerkstoff: Gehäuse aus Aluminium, eloxiert, und metallische Drehteile und Druckfeder aus Edelstahl, Ventildichtung entsprechend der jeweiligen Gasart. Bitte beachten: Sonderdichtwerkstoffe, abhängig von der angegebenen Gasart sind Aufpreispflichtig und werden erst in der AB gesondert aufgeführt / in Rechnung gestellt!) Vorteile individueller Öffnungsdruck TÜV-Bescheinigung über die Prüfung auf ordnungsgemäß eingestellten Öffnungsdruck wahlweise in Aluminium oder Edelstahl (ES) Dichtwerkstoff entsprechend der Gasart oder auf Kundenwunsch geringe Größe für einfache, problemlose Montage verschiedene Eingangsanschlüsse Adapter zum Anschluss der Abblaseleitung Normen/Baubestimmungen Alle Sicherheitsventile 100% überprüft.Hersteller zertifiziert nach ISO 9001 und DGRL 2014/68/EU Modul HAusgelegt für O2 gemäß EIGA 13/20 und CGA G-4.4: Oxygen Pipeline and Piping SystemsGereinigt für O2 gemäß EIGA 33/18 und CGA G-4.1: Cleaning of Equipment for Oxygen ServiceWeitere Ausführungen und Optionen sowie Zubehör auf Anfrage. *** Bitte geben Sie bei Anfragen Gasart, Temperatur, Öffnungsdruck, Eingangsanschluss und Einbaulage an! Abblasevolumenstrom für Luft bei 23 °C (nur gültig bei atmosphärischem Gegendruck) Normzustand: 0 °C / 1013,3 mbar Abblasevolumenstrom bei p = 2 x pe [Nm3 /h] pe = eingestellter Öffnungsdruck Anschluss G 2" und 2" NPT Baulänge
WITT-Sicherheitsventil AV919 Edelstahl Federbelastetes, direkt wirkendes Sicherheitsventil zum Abblasen von Dämpfen und Gasen aus Behältern, Rohrleitungen und anderen Anlagenteilen. Öffnungsdruck: von 5 bis 500 mbarGasarten: alle technischen GaseWerkstoff: Gehäuse und metallische Drehteile aus Edelstahl, Druckfeder aus Edelstahl, Ventildichtung entsprechend der jeweiligen Gasart. Bitte beachten: Sonderdichtwerkstoffe, abhängig von der angegebenen Gasart sind Aufpreispflichtig und werden erst in der AB gesondert aufgeführt / in Rechnung gestellt!) Vorteile individueller Öffnungsdruck TÜV-Bescheinigung über die Prüfung auf ordnungsgemäß eingestellten Öffnungsdruck wahlweise in Aluminium oder Edelstahl (ES) Dichtwerkstoff entsprechend der Gasart oder auf Kundenwunsch geringe Größe für einfache, problemlose Montage verschiedene Eingangsanschlüsse Adapter zum Anschluss der Abblaseleitung Normen/Baubestimmungen Alle Sicherheitsventile 100% überprüft.Hersteller zertifiziert nach ISO 9001 und DGRL 2014/68/EU Modul HAusgelegt für O2 gemäß EIGA 13/20 und CGA G-4.4: Oxygen Pipeline and Piping SystemsGereinigt für O2 gemäß EIGA 33/18 und CGA G-4.1: Cleaning of Equipment for Oxygen ServiceWeitere Ausführungen und Optionen sowie Zubehör auf Anfrage. *** Bitte geben Sie bei Anfragen Gasart, Temperatur, Öffnungsdruck, Eingangsanschluss und Einbaulage an! Abblasevolumenstrom für Luft bei 23 °C (nur gültig bei atmosphärischem Gegendruck) Normzustand: 0 °C / 1013,3 mbar Abblasevolumenstrom bei p = 2 x pe [Nm3 /h] pe = eingestellter Öffnungsdruck Anschluss G 2" und 2" NPT Baulänge
WITT-Sicherheitsventil AV811L Federbelastetes, direkt wirkendes Überdruckventil für Wasserstoff-Fahrzeuge entsprechend der europäischen Verordnung (EG) Nr. 79/2009, nach Maßgabe der Verordnung (EU) Nr. 406/2010. Öffnungsdruck: von 4,5 bis 45 barBohrung (d0): 6,0 mmGasarten: WasserstoffWerkstoff: Gehäuse, metallische Drehteile und Druckfeder aus Edelstahl, Ventildichtung entsprechend der jeweiligen Gasart. Bitte beachten: Sonderdichtwerkstoffe, sind Aufpreispflichtig und werden erst in der AB gesondert aufgeführt / in Rechnung gestellt!) Vorteile Typgenehmigung vom Kraftfahrt-Bundesamt konform zur europäischen Verordnung (EG) Nr. 79/2009 und (EU) Nr. 406/2010< 30 bar nicht typgenehmigungspflichtig entsprechend Verordnung (EG) Nr. 79/2009 Anhang I b individueller Öffnungsdruck TÜV-Bescheinigung über die Prüfung auf ordnungsgemäß eingestellten Öffnungsdruck in Edelstahl 1.4404 Dichtwerkstoff EPDM Gehäuseberstdruck 900 bar Normen/Baubestimmungen Gebaut und geprüft gemäß VO (EU) Nr. 406/2010 Anhang IV, Teil 3.Hersteller zertifiziert nach ISO 9001 und DGRL 2014/68/EU Modul HCE-Kennzeichnung gemäß: - DGRL 2014/68/EUTypgenehmigung vom Kraftfahrt-Bundesamt e1 00 0006 Weitere Ausführungen und Optionen sowie Zubehör auf Anfrage. *** Bitte geben Sie bei Anfragen Temperatur und Öffnungsdruck an! Abblasevolumenstrom für Luft bei 23 °C (nur gültig bei atmosphärischem Gegendruck) SV811L Herstellerempfehlung: mindestens 1 x jährlich zu überprüfen, ob das Überdruckventil noch bei dem gewünschten Ansprechdruck (Öffnungsdruck) öffnet und nachher wieder dicht geschlossen ist. Die Nutzungsdauer beträgt 3 Jahre.
