Sicherheitsventil AV 815
168,00 €
Versandfertig in 1 Tag, Lieferzeit 5-10 days
Produktinformationen "Sicherheitsventil AV 815"

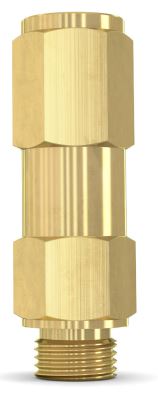

WITT-Sicherheitsventil AV815
Federbelastete, direkt wirkende Sicherheitsventile zum Abblasen von Acetylen in Verbindung mit Hauptstellendruckreglern nach DIN EN ISO 7291.
Vorteile
- in 7 verschiedenen Öffnungsdrücken und Nenndurchflussleistungen lieferbar
- TÜV-Bescheinigung über die Prüfung auf ordnungsgemäß eingestellten Öffnungsdruck
- lagenunabhängiger Einbau
- geringe Größe für einfache, problemlose Montage
- Schutzkappe gegen Verschmutzung
- Adapter zum Anschluss der Abblaseleitung
- Material nach 3.1 EN 10204
- BAM Prüfbericht Tgb.-Nr.4806/98; II-3737
Normen/Baubestimmungen
Hersteller zertifiziert nach ISO 9001 und DGRL 2014/68/EU Modul H
Weitere Ausführungen und Optionen sowie Zubehör auf Anfrage!
Gasart: Acetylen

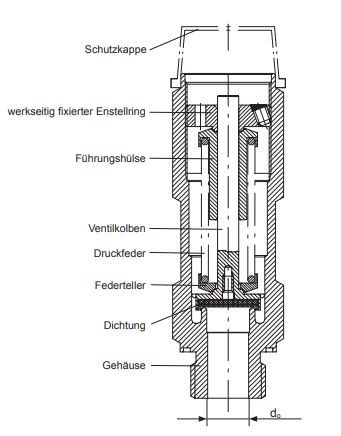

Werkstoff: Gehäuse und metallische Drehteile aus Messing, Druckfeder aus Edelstahl, Ventildichtung EPDM
Eingang: G 1/2 AG OR
Ausgang: M24 x 1 IG
Baulänge: 91 mm
Temperaturbereich: -40 °C bis ca. +80 °C
Lieferbare Arbeitsdrücke (bitte im Auswahlfenster wählen)
Lieferbare Adapter (Messing):
- 801413600K -> M24 x 1 AG - 1/2" NPT IG
- 802124900K -> M24 x 1 AG - 3/4" NPT IG
- 802069800K -> M24 x 1 AG - 3/4" NPT IG
Auslegungsbeispiel nach DIN EN ISO 7291:
Nenngasdurchfluss des Druckreglers Q1 = 150 m3 /h
benötigter Abblasevolumenstrom für das AV815 QRV = 0,5 x Q1 = 75 m3 /h max.
Hinterdruck am Regler / Arbeitsdruck 1,5 bar
=> Auswahl des AV815 mit Bestell-Nr. 200.278 Öffnungsdruck 1,9 bar
