Schlauchkupplungen für Standardanwendungen
Von der Flasche bis zum Handgriff - Anschlussbeispiele für WITT-Schlauchkupplungen:
Kupplungskörper SK100-1/-2
WITT-Schlauchkupplungskörper SK 100-1 / SK 100-2, nach ISO 7289 - EN 561 Werkstoff: MessingAusgang: Kupplungskörpermax. Betriebsüberdrücke:Acetylen 1,5 barandere Brenngase 20 bar In folgenden Varianten verfügbar (bitte im Auswahlfenster auswählen!): Für Brenngase:4,0 mm Tülle → Kupplungskörper (Art.-Nr.: 150-001)6,3 mm Tülle → Kupplungskörper (Art.-Nr.: 150-003)8,0 mm Tülle → Kupplungskörper (Art.-Nr.: 150-004)9,0 mm Tülle → Kupplungskörper (Art.-Nr.: 150-005)G 3/8 LH AG → Kupplungskörper (Art.-Nr.: 150-064) für Sauerstoff: 4,0 mm Tülle → Kupplungskörper (Art.-Nr. :150-007)6,3 mm Tülle → Kupplungskörper (Art.-Nr.: 150-009)8,0 mm Tülle → Kupplungskörper (Art.-Nr.: 150-010)G1/4 RH AG → Kupplungskörper (Art.-Nr.: 150-061)G3/8 RH AG → Kupplungskörper (Art.-Nr.: 150-060) für andere Gase:6,3 mm Tülle → Kupplungskörper (Art.-Nr.: 150-013)G1/4 RH AG → Kupplungskörper (Art.-Nr.: 150-063)G3/8 RH AG → Kupplungskörper (Art.-Nr.: 150-062)
Kupplungskörper SK100-3
WITT-Schlauchkupplungskörper SK 100-3, nach ISO 7289 - EN 561 Werkstoff: MessingAusgang: Kupplungskörpermax. Betriebsüberdrücke:Acetylen 1,5 barandere Brenngase 20 bar Erhältlich in folgenden Varianten (bitte im AUswahlfenster auswählen!): für Brenngase:G3/8 LH ÜM → Kupplungskörper (Art.-Nr. 150-015) für Sauerstoff: G1/4 RH ÜM → Kupplungskörper (Art.-Nr. 150-017)G3/8 RH ÜM → Kupplungskörper (Art.-Nr. 150-018) für andere Gase:G1/4 RH ÜM → Kupplungskörper (Art.-Nr. 150-019)G3/8 RH ÜM → Kupplungskörper (Art.-Nr. 150-028)
Kupplungskörper SK100-9
WITT-Schlauchkupplungskörper SK 100-9, nach ISO 7289 ohne Rücktrittventil - für E460SK kein unkontrolliertes Austreten von Fas im ausgekoppelten Zustand keine Bildung von explosionsfähigen Gemischen in der Zuleitung Maximale Betriebsüberdrücke:Acetylen 1,5 barandere Brenngase 20,0 barSauerstoff: 20,0 bar Verfügbar in folgenden Ausführungen (bitte im Auswahfenster auswählen!): Für Brenngase:6,3 mm Tülle → 6,3 mm Kupplungskörper (Art.-Nr. 150-021)8,0 mm Tülle → 8,0 mm Kupplungsköper (Art.-Nr. 150-039) 9,0 mm Tülle → 9,0 mm Kupplungsköper (Art.-Nr. 150-023)G3/8LH AG → G3/8LH Kupplungskörper (Art.-Nr. 150-081) Für Sauerstoff: 6,3 mm Tülle → 6,3 mm Kupplungskörper (Art.-Nr. 150-024)8,0 mm Tülle → 8,0 mm Kupplungskörper (Art.-Nr. 150-040) G1/4RH AG → G1/4RH Kupplungskörper (Art.-Nr. 150-080)G3/8RH AG → G3/8RH Kupplungskörper (Art.-Nr. 150-079) Andere Gase: 6,3 mm Tülle → 6,3 mm Kupplungskörper (Art.-Nr. 150-077)
Kupplungsstift mit Schlauchtülle Brenngase
Kupplungsstift nach ISO 7289 für Brenngase, mit Tüllezum Anschluss an Druckminderer
Kupplungsstift mit Schlauchtülle Inertgas
Kupplungsstift nach ISO 7289 für Inertgas, mit Tüllezum Anschluss an Druckminderer
Kupplungsstift mit Schlauchtülle Sauerstof
Kupplungsstift nach ISO 7289 für Sauerstoff mit Schlauchtüllezum Anschluss an Druckminderer

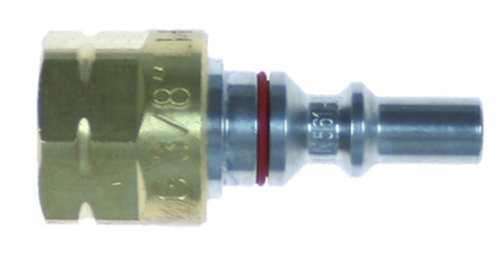

Kupplungsstift mit Überwurfmutter Brenngase
Kupplungsstift nach ISO 7289, EN 561 VUI1-F G3/8LHk Ü-Mutter Brenngasezum Anschluss an Handgriff
Kupplungsstift mit Überwurfmutter Sauerstoff
Kupplungsstift nach ISO 7289, EN 561 VUI1-O G1/4RHk Ü-Mutter Sauerstoffzum Anschluss an Handgriff
Kupplungsstift SK100-1 Brenngase G 3/8 LH
WITT-Schlauchkupplungsstift SK 100-1, nach ISO 7289 - EN 561 Werkstoff: Messing / EdelstahlEingang: Stiftmax. Betriebsüberdrücke:Acetylen 1,5 barandere Brenngase 20 bar In folgenden Ausführungen erhältlich (bitte im Auswahlfenster auswählen!): für Brenngase: Stift → G3/8 LH ÜM für Sauerstoff:Stift → G 1/4 RH ÜMStift → G 3/8 RH ÜM für andere Gase: Stift → G 1/4 RH ÜM
Kupplungsstift SK100-2 und SK100--3
WITT-Schlauchkupplungsstift SK 100-2 / SK 100-3, nach ISO 7289 - EN 561 Werkstoff: Edelstahlmax. Betriebsüberdrücke:Acetylen 1,5 barandere Brenngase 20 bar Erhältlich in folgenden varianten (bitte im Auswahlfenster auswählen!): für Brenngase: Stift → 4,0 mm Tülle (Art.-Nr. 151-007)Stift → 6,3 mm Tülle (Art.-Nr. 151-009)Stift → 8,0 mm Tülle (Art.-Nr. 151-010)Stift → 9,0 mm Tülle (Art.-Nr. 151-011)Stift → G3/8 LH AG (Art.-Nr. 151-048) für Sauerstoff:Stift → 4,0 mm Tülle (Art.-Nr. 151-013)Stift → 6,3 mm Tülle (Art.-Nr. 151-015)Stift → 8,0 mm Tülle (Art.-Nr. 151-016)Stift → G1/4 RH AG (Art.-Nr. 151-045)Stift → G3/8 RH AG (Art.-Nr. 151-044) für andere Gase: Stift → 6,3 mm Tülle (Art.-Nr. 151-021)Stift → G1/4 RH AG (Art.-Nr. 151-047)Stift → G3/8 RH AG (Art.-Nr. 151-046)

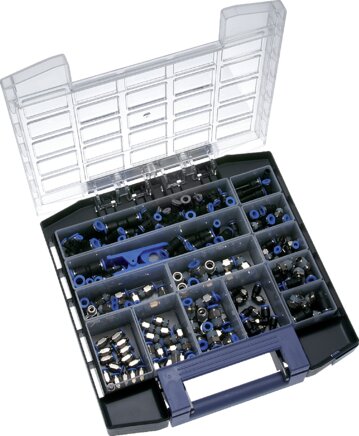

MULTIBOX - IQS-Steckanschlüsse Kunststoff
Diese Multibox enthält 159 gerade Einschraubanschlüsse, Winkel-Einschraubanschlüsse, gerade Steckverbinder, T-Steckverbinder und gerade Einsteckreduzierungen, zuzüglich einem Schlauchabschneider. Vorteile: Bis zu 4 dieser Multiboxen lassen sich zum einfacheren Transport und übersichtlicher Anordnung in dem praktischen Multibox-Container Typ MULTIBOX P 1 C verstauen. Inhalt: 70 gerade Einschraubanschlüsse (M 5 - R 1/8" - R 1/4", 4 - 6 - 8 mm Schlauch) 37 Winkel-Einschraubanschlüsse (M 5 - R 1/8" - R 1/4", 4 - 6 - 8 mm Schlauch) 21 gerade Steckverbinder (4 - 6 - 8 mm Schlauch) 21 T-Steckverbinder (4 - 6 - 8 mm Schlauch) 10 gerade Einsteckreduzierungen (4 - 6 - 8 mm Schlauch) 1 Schlauchabschneider

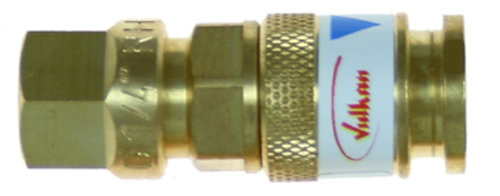

Schnellkupplung Druckminderer Brenngase
Schnellkupplung nach ISO 7289, EN 561 VU/IQR-F G3/8LHk Ü-Mutter Brenngasemit automatischer Gassperre zum Anschluss am Druckminderer, Eingang: Überwurfmutter G3/8LH - EN560, Ausgang: Kupplungssystem ISO
Schnellkupplung Druckminderer Sauerstoff
Schnellkupplung nach ISO 7289, EN 561 VU/IQR-O G1/4RHk Ü-Mutter Sauerstoffmit automatischer Gassperre zum Anschluss am Druckminderer, Eingang: Überwurfmutter G1/4RHk - EN560, Ausgang: Kupplungssystem ISO

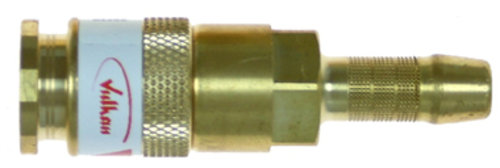

Schnellkupplung Handgriff Brenngase 4mm
Schnellkupplung nach ISO 7289, EN 561 VU/IQH-F4 Brenngase Tülle 4mmzum Anschluss an Handgriff
Schnellkupplung Handgriff Brenngase 6 mm
Schnellkupplung nach ISO 7289, EN 561 VU/IQH-F6 Brenngase Tülle 6mmzum Anschluss an Handgriff
Schnellkupplung Handgriff Brenngase 8 mm
Schnellkupplung nach ISO 7289, EN 561 VU/IQH-F8 Brenngase Tülle 8mmzum Anschluss an Handgriff
Schnellkupplung Handgriff Sauerstoff 4 mm
Schnellkupplung nach ISO 7289, EN 561 VU/IQH-O4 Sauerstoff Tülle 4mmzum Anschluss an Handgriff
Schnellkupplung Handgriff Sauerstoff 6 mm
Schnellkupplung nach ISO 7289, EN 561 VU/IQH-O6 Sauerstoff Tülle 6mmzum Anschluss an Handgriff
Schnellkupplung Handgriff Sauerstoff 8 mm
Schnellkupplung nach ISO 7289, EN 561 VU/IQH-O8 Sauerstoff Tülle 8mmzum Anschluss an Handgriff
Schnellkupplungskörper mit Hy-Lok-Anschluss
Schnellkupplungskörper mit Hy-Lok-Anschluss Hy-lok Schnellkupplungen sind austauschbar mit gleichartigen Swagelok-, Parker-, Hoke- oder TOMCO-Komponenten. Durchflussrate: 15,1 (l/min)Druckbereich: bis max. 206 bar Temperaturbereich: bis 204°C mit Viton O-RingMaterial: Edelstahl Dichtungen: Edelstahl/VitonEin-/Ausgang: bitte im Auswahlfenster bestimmen! Nicht für Gase mit einem Sauerstoffanteil >20% geeignet!Die Schnellkupplungen sind optional (Aufpreis!) mit Kodierung erhältlich. So können Unfälle durch Vermischen von nicht miteinander veträglichen Gasen und Flüssigkeiten verhindert werden. Neben der Farbkodierung haben kodierte Schnellkupplungen eine kodierte Hülse, die das Vermischen von Schnellkupplungen und Medien praktisch unmöglich macht. Bitte geben Sie die entsprechende Kennziffer als Zusatztext bei Ihrer Bestellung an: A - SchwarzB - Orange C - Grün D - Gelb E - BlauF - Weiß G - Violet H - Braun Zugehörige Stecker finden Sie unter: https://www.gasetechnik24.de/schnellkupplung+stecker+q1 Bitte wählen Sie aus den folgenden Ausführungen: - Schnellkupplung Körper 1/8“ (SS-QC4-B-200)- Schnellkupplung Körper 1/4“ (SS-QC4-B-400)- Schnellkupplung Körper 3/8“ (SS-QC6-B-610)- Schnellkupplung Körper 1/2“ (SS-QC8-B-810)- Schnellkupplung Körper 3mm (SS-QC4-B-3M0)- Schnellkupplung Körper 6mm (SS-QC4-B-6M0)- Schnellkupplung Körper 8mm (SS-QC4-B-8M0)- Schnellkupplung Körper 10mm (SS-QC6-B-10M0)- Schnellkupplung Körper 12mm (SS-QC8-B-12M0)
Schnellkupplungskörper mit NPT- oder R-Außengewinde
Schnellkupplungskörper mit NPT- oder R-Außengewinde Hy-lok Schnellkupplungen sind austauschbar mit gleichartigen Swagelok-, Parker-, Hoke- oder TOMCO-Komponenten. Durchflussrate: 22,7 (l/min)Druckbereich: bis max. 103 bar Temperaturbereich: bis 204°C mit Viton O-RingMaterial: Edelstahl Dichtungen: Edelstahl/VitonEin-/Ausgang: bitte im Auswahlfenster bestimmen! Nicht für Gase mit einem Sauerstoffanteil >20% geeignet!Die Schnellkupplungen sind optional (Aufpreis!) mit Kodierung erhältlich. So können Unfälle durch Vermischen von nicht miteinander veträglichen Gasen und Flüssigkeiten verhindert werden. Neben der Farbkodierung haben kodierte Schnellkupplungen eine kodierte Hülse, die das Vermischen von Schnellkupplungen und Medien praktisch unmöglich macht. Bitte geben Sie die entsprechende Kennziffer als Zusatztext bei Ihrer Bestellung an: A - SchwarzB - Orange C - Grün D - Gelb E - BlauF - Weiß G - Violet H - Braun Zugehörige Stecker finden Sie unter: https://www.gasetechnik24.de/schnellkupplung+stecker+q2 Bitte wählen Sie aus den folgenden Ausführungen: - Schnellkupplung Körper 1/4“ NPT AG (SS-QC4-B-4PM)- Schnellkupplung Körper 1/4“ R AG (SS-QC4-B-4MT)- Schnellkupplung Körper 1/4“ NPT AG (SS-QC6-B-4PM)- Schnellkupplung Körper 3/8“ NPT AG (SS-QC6-B-6PM)- Schnellkupplung Körper 1/2“ NPT AG (SS-QC8-B-8PM)
Schnellkupplungskörper mit NPT-Innengewinde
Schnellkupplungskörper mit NPT-Innengewinde Hy-lok Schnellkupplungen sind austauschbar mit gleichartigen Swagelok-, Parker-, Hoke- oder TOMCO-Komponenten. Durchflussrate: 37,8 (l/min)Druckbereich: bis max. 52 bar Temperaturbereich: bis 204°C mit Viton O-RingMaterial: Edelstahl Dichtungen: Edelstahl/VitonEin-/Ausgang: bitte im Auswahlfenster bestimmen! Nicht für Gase mit einem Sauerstoffanteil >20% geeignet!Die Schnellkupplungen sind optional (Aufpreis!) mit Kodierung erhältlich. So können Unfälle durch Vermischen von nicht miteinander veträglichen Gasen und Flüssigkeiten verhindert werden. Neben der Farbkodierung haben kodierte Schnellkupplungen eine kodierte Hülse, die das Vermischen von Schnellkupplungen und Medien praktisch unmöglich macht. Bitte geben Sie die entsprechende Kennziffer als Zusatztext bei Ihrer Bestellung an: A - SchwarzB - Orange C - Grün D - Gelb E - BlauF - Weiß G - Violet H - Braun Zugehörige Stecker finden Sie unter: https://www.gasetechnik24.de/schnellkupplung+stecker+q3 Bitte wählen Sie aus den folgenden Ausführungen: - Schnellkupplung Körper 1/4“ NPT IG (SS-QC4-B-4PF)- Schnellkupplung Körper 3/8“ NPT IG (SS-QC6-B-6PF)- Schnellkupplung Körper 1/2“ NPT IG (SS-QC8-B-8PF)
Schnellkupplungskörper mit Schlauchanschluss
Schnellkupplungskörper mit Schlauchanschluss
Schnellkupplungskörper Schott mit Hy-Lok-Anschluss
Schnellkupplungskörper Schott mit Hy-Lok-Anschluss Bitte wählen Sie aus den folgenden Ausführungen: - Schnellkupplung Körper mit Schott 1/8“ (SS-QC4-B1-200)- Schnellkupplung Körper mit Schott 1/4“ (SS-QC4-B1-400)- Schnellkupplung Körper mit Schott 3/8“ (SS-QC6-B1-610)- Schnellkupplung Körper mit Schott 1/2“ (SS-QC8-B1-810)- Schnellkupplung Körper mit Schott 3mm (SS-QC4-B1-3M0)- Schnellkupplung Körper mit Schott 6mm (SS-QC4-B1-6M0)- Schnellkupplung Körper mit Schott 8mm (SS-QC4-B1-8M0)- Schnellkupplung Körper mit Schott 10mm (SS-QC6-B1-10M0)- Schnellkupplung Körper mit Schott 12mm (SS-QC8-B1-12M0)
Schnellkupplungsstecker mit Hy-Lok-Anschluss, einseitig sperrend
Schnellkupplungsstecker mit Hy-Lok-Anschluss, einseitig sperrend Schnellkupplungsstecker mit Hy-Lok-Anschluss, einseitig sperrend. Hy-lok Schnellkupplungen sind austauschbar mit gleichartigen Swagelok-, Parker-, Hoke- oder TOMCO-Komponenten. Durchflussrate: 15,1 (l/min)Druckbereich: bis max. 206 bar Temperaturbereich: bis 204°C mit Viton O-RingMaterial: Edelstahl Dichtungen: Edelstahl/VitonEin-/Ausgang: bitte im Auswahlfenster bestimmen! Nicht für Gase mit einem Sauerstoffanteil >20% geeignet! Die Schnellkupplungen sind optional (Aufpreis!) mit Kodierung erhältlich. So können Unfälle durch Vermischen von nicht miteinander veträglichen Gasen und Flüssigkeiten verhindert werden. Neben der Farbkodierung haben kodierte Schnellkupplungen eine kodierte Hülse, die das Vermischen von Schnellkupplungen und Medien praktisch unmöglich macht. Bitte geben Sie die entsprechende Kennziffer als Zusatztext bei Ihrer Bestellung an: A - SchwarzB - Orange C - Grün D - Gelb E - BlauF - Weiß G - Violet H - Braun Zugehörige Körper finden Sie unter: https://www.gasetechnik24.de/schnellkupplung+koerper+q1 Bitte wählen Sie aus den folgenden Ausführungen: Schnellkupplung Stecker SESO 1/8“ (SS-QC4-S-200) Schnellkupplung Stecker SESO 1/4“ (SS-QC4-S-400) Schnellkupplung Stecker SESO 3/8“ (SS-QC6-S-600) Schnellkupplung Stecker SESO 1/2“ (SS-QC8-S-810) Schnellkupplung Stecker SESO 3mm (SS-QC4-S-3M0) Schnellkupplung Stecker SESO 6mm (SS-QC4-S-6M0) Schnellkupplung Stecker SESO 8mm (SS-QC4-S-8M0) Schnellkupplung Stecker SESO 10mm (SS-QC6-S-10M0) Schnellkupplung Stecker SESO 12mm (SS-QC8-S-12M0)
Schnellkupplungsstecker mit Hy-Lok-Anschluss, zweiseitig sperrend
Schnellkupplungsstecker mit Hy-Lok-Anschluss, zweiseitig sperrend Schnellkupplungsstecker mit Hy-Lok-Anschluss, zweiseitig sperrend. Hy-lok Schnellkupplungen sind austauschbar mit gleichartigen Swagelok-, Parker-, Hoke- oder TOMCO-Komponenten. Durchflussrate: 15,1 (l/min)Druckbereich: bis max. 206 bar Temperaturbereich: bis 204°C mit Viton O-RingMaterial: Edelstahl Dichtungen: Edelstahl/VitonEin-/Ausgang: bitte im Auswahlfenster bestimmen! Nicht für Gase mit einem Sauerstoffanteil >20% geeignet! Die Schnellkupplungen sind optional (Aufpreis!) mit Kodierung erhältlich. So können Unfälle durch Vermischen von nicht miteinander veträglichen Gasen und Flüssigkeiten verhindert werden. Neben der Farbkodierung haben kodierte Schnellkupplungen eine kodierte Hülse, die das Vermischen von Schnellkupplungen und Medien praktisch unmöglich macht. Bitte geben Sie die entsprechende Kennziffer als Zusatztext bei Ihrer Bestellung an: A - SchwarzB - Orange C - Grün D - Gelb E - BlauF - Weiß G - Violet H - Braun Zugehörige Körper finden Sie unter: https://www.gasetechnik24.de/schnellkupplung+koerper+q1 Bitte wählen Sie aus den folgenden Ausführungen: Schnellkupplung Stecker DESO 1/8“ SS-QC4-D-200 Schnellkupplung Stecker DESO 1/4“ SS-QC4-D-400 Schnellkupplung Stecker DESO 3/8“ SS-QC6-D-610 Schnellkupplung Stecker DESO 1/2“ SS-QC8-D-810 Schnellkupplung Stecker DESO 3mm SS-QC4-D-3M0 Schnellkupplung Stecker DESO 6mm SS-QC4-D-6M0 Schnellkupplung Stecker DESO 8mm SS-QC4-D-8M0 Schnellkupplung Stecker DESO 10mm SS-QC6-D-10M0 Schnellkupplung Stecker DESO 12mm SS-QC8-D-12M0
Schnellkupplungsstecker mit NPT- und R-Innengewinde, zweiseitig sperrend
Schnellkupplungsstecker mit NPT- und R-Innengewinde, zweiseitig sperrend Die Schnellkupplungen sind optional (Aufpreis!) mit Kodierung erhältlich. So können Unfälle durch Vermischen von nicht miteinander veträglichen Gasen und Flüssigkeiten verhindert werden. Neben der Farbkodierung haben kodierte Schnellkupplungen eine kodierte Hülse, die das Vermischen von Schnellkupplungen und Medien praktisch unmöglich macht. Bitte geben Sie die entsprechende Kennziffer als Zusatztext bei Ihrer Bestellung an: A - SchwarzB - Orange C - Grün D - Gelb E - BlauF - Weiß G - Violet H - Braun Zugehörige Körper finden Sie unter: https://www.gasetechnik24.de/schnellkupplung+koerper+q1 Bitte wählen Sie aus den folgenden Ausführungen:- Schnellkupplung Stecker DESO 1/4“ NPT IG (SS-QC4-D-4PF)- Schnellkupplung Stecker DESO 1/4“ NPT IG (SS-QC6-D-4PF)- Schnellkupplung Stecker DESO 3/8“ NPT IG (SS-QC6-D-6PF)- Schnellkupplung Stecker DESO 1/2“ NPT IG (SS-QC8-D-8PF)- Schnellkupplung Stecker DESO 1/4“ R IG (SS-QC4-D-4FT)
Schnellkupplungsstecker mit NPT-Außengewinde, einseitig sperrend
Schnellkupplungsstecker mit NPT-Außengewinde, einseitig sperrend Erhältlich in einseitig (SESO) absperrend. Hy-lok Schnellkupplungen sind austauschbar mit gleichartigen Swagelok-, Parker-, Hoke- oder TOMCO-Komponenten. Durchflussraten: - Q1: 15,8 (l/min)- Q1: 22,7 (l/min)- Q1: 37,8 (l/min)Druckbereich: bis max. 52 bar Temperaturbereich: bis 204°C mit Viton O-RingMaterial: Edelstahl Dichtungen: Edelstahl/VitonEin-/Ausgang: bitte im Auswahlfenster bestimmen! Nicht für Gase mit einem Sauerstoffanteil >20% geeignet! Die Schnellkupplungen sind optional (Aufpreis!) mit Kodierung erhältlich. So können Unfälle durch Vermischen von nicht miteinander veträglichen Gasen und Flüssigkeiten verhindert werden. Neben der Farbkodierung haben kodierte Schnellkupplungen eine kodierte Hülse, die das Vermischen von Schnellkupplungen und Medien praktisch unmöglich macht. Bitte geben Sie die entsprechende Kennziffer als Zusatztext bei Ihrer Bestellung an: A - SchwarzB - Orange C - Grün D - Gelb E - BlauF - Weiß G - Violet H - Braun Zugehörige Körper finden Sie unter: https://www.gasetechnik24.de/schnellkupplung+koerper+q3 Bitte wählen Sie aus den folgenden Ausführungen: - Schnellkupplung Stecker SESO 1/4“ NPT AG (SS-QC4-S-4PM)- Schnellkupplung Stecker SESO 3/8“ NPT AG (SS-QC6-S-4PM)- Schnellkupplung Stecker SESO 1/2“ NPT AG (SS-QC8-S-8PM)
Schnellkupplungsstecker mit NPT-Außengewinde, zweiseitig sperrend
Schnellkupplungsstecker mit NPT-Außengewinde, zweiseitig sperrend Erhältlich in beidseitig (DESO) absperrend. Hy-lok Schnellkupplungen sind austauschbar mit gleichartigen Swagelok-, Parker-, Hoke- oder TOMCO-Komponenten. Durchflussraten: - Q1: 15,8 (l/min)- Q1: 22,7 (l/min)- Q1: 37,8 (l/min)Druckbereich: bis max. 52 bar Temperaturbereich: bis 204°C mit Viton O-RingMaterial: Edelstahl Dichtungen: Edelstahl/VitonEin-/Ausgang: bitte im Auswahlfenster bestimmen! Nicht für Gase mit einem Sauerstoffanteil >20% geeignet! Die Schnellkupplungen sind optional (Aufpreis!) mit Kodierung erhältlich. So können Unfälle durch Vermischen von nicht miteinander veträglichen Gasen und Flüssigkeiten verhindert werden. Neben der Farbkodierung haben kodierte Schnellkupplungen eine kodierte Hülse, die das Vermischen von Schnellkupplungen und Medien praktisch unmöglich macht. Bitte geben Sie die entsprechende Kennziffer als Zusatztext bei Ihrer Bestellung an: A - SchwarzB - Orange C - Grün D - Gelb E - BlauF - Weiß G - Violet H - Braun Zugehörige Körper finden Sie unter: https://www.gasetechnik24.de/schnellkupplung+koerper+q3 Bitte wählen Sie aus den folgenden Ausführungen: - Schnellkupplung Stecker DESO 1/4“ NPT AG (SS-QC4-D-4PM)- Schnellkupplung Stecker DESO 1/4“ NPT AG (SS-QC6-D-4PM)- Schnellkupplung Stecker DESO 3/8“ NPT AG (SS-QC6-D-4PM)- Schnellkupplung Stecker DESO 1/2“ NPT AG (SS-QC8-D-8PM)
Schutzkappen für Schnellkupplungskörper
Schutzkappen für Schnellkupplungskörper Material: Edelstahl Bitte wählen Sie aus den folgenden Ausführungen: - Schutzkappe für Körper Serie Q1 (SS-QC4-BP)- Schutzkappe für Körper Serie Q2 (SS-QC6-BP)- Schutzkappe für Körper Serie Q3 (SS-QC8-BP)
Schutzkappen für Schnellkupplungsstecker
Schutzkappen für Schnellkupplungsstecker Material: Edelstahl Bitte wählen Sie aus den folgenden Ausführungen: - Schutzkappe für Stecker Serie Q1 (SS-QC4-SP)- Schutzkappe für Stecker Serie Q2 (SS-QC6-SP)- Schutzkappe für Stecker Serie Q3 (SS-QC8-SP)
Steckkupplung Typ SKU-QR
Vorteile und Ausstattung der Gasdurchgang wird beim Entkuppeln abgesperrt durch eine besondere Vorrichtung ist die Steckkupplung SKU-QR manipulationssicher - eine Entriegelung ist nur mittels genormten Stecknippel STN möglich durch den ergonomischen und rutschfesten Griff liegt die Steckkupplung SKU-QR gut in der Hand und ermöglicht ein leichtes An- bzw. Abkuppeln der Verschlussstopfen verhindert das Eindringen von Schmutzpartikeln oder Tieren bei Nichtbenutzung der Steckkupplung SKU-QR Konformität EU-Baumusterprüfbescheinigung GGV Technische Daten Maximal zulässiger Druck: PS 5 bar Griff und Verschlussstopfen: temperaturbeständig bis +110 °C Hinweis Die Steckkupplung SKU-QR dient nicht als dauerhaftes Absperrorgan, sondern ist immer in Verbindung mit einem Absperrventil (z.B. dem Flaschenventil) einzusetzen.
Steckverschraubung mit zylindrischem Gewinde, Edelstahl
Werkstoffe: Körper und Lösering: 1.4404, Dichtungen: FKM, FDA-konform (zylindrische Gewinde mit gekammertem FKM O-Ring, FDA-konform), (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet) Temperaturbereich: -20°C bis max. +150°C Betriebsdruck: -0,95 bis 15 bar Medien: geölte und ungeölte Druckluft, ungefährliche Gase und Flüssigkeiten *nur Außensechskant
Schlauchkupplungen
Kupplungssystem SK100
EN 561 / ISO 7289, geprüft und überwacht - Zertifizierungs-Nr.: BAM/ZBA/003/04 für Brenngase und Sauerstoff.
Ein Kupplungssystem besteht aus einem Kupplungskörper und einem Kupplungsstift.

WITT-Schlauchkupplungen für mehr Sicherheit
● kein unkontrolliertes Austreten von Gas im ausgekoppelten Zustand – durch selbsttätige Gassperre
● keine Bildung von explosionsfähigen Gemischen in den Zuleitungen – durch Rücktrittventile
● keine Verwechslung von Anschlüssen – durch unterschiedliche Stiftformen für Brenngase, Sauerstoff und nicht brennbare Gase
● drallfreier Schlauch und zugfeste Verbindung – durch Kugelverriegelung
WITT-Schlauchkupplungen sparen Zeit und Geld
● blitzschnelles An- und Abkuppeln des Schlauches beim Wechsel des Arbeitsgerätes oder Arbeitsortes spart wertvolle Arbeitszeit
● leichte optische Zuordnung von Kupplung und Stift durch Prägung und neuartige Farbkennzeichnung
● flexibles Verlängern von Schläuchen nach Bedarf
● einfache Saugprobe bei Injektorbrennern ohne Werkzeug
WITT-Schlauchkupplungen mit erhöhter Lebensdauer
● Kupplungsstift aus widerstandsfähigem Edelstahl (HRC 25)
● Schmutzfilter schützen Kupplung und Ausrüstung
