centromat® Innenzentrier-Vorrichtung Typ 4
580,00 €
Produktinformationen "centromat® Innenzentrier-Vorrichtung Typ 4"
centromat® Innenzentrier-Vorrichtung Typ 4
Die Innenzentrier-Vorrichtung centromat®, wie Ausführung Typ 3a, jedoch für schwergewichtige Bauteile. Die Innenzentriervorrichtung ermöglicht ein auf Anhieb schnelles, sicheres und genaues Zentrieren und Spannen von Flanschen, Stutzen, Ringen etc. an Rohre und zylindrische Behälter.

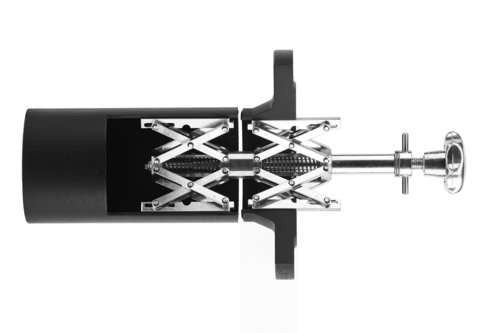

Die CENTROMAT®-Zentriervorrichtung wird mit dem unteren Spreizelement im Rohr fixiert und dann der der Flansch o. ä. aufgesetzt und durch das obere Spreizelement endgültig zentriert und festgespannt.
Die Schweißstelle ist immer allseitig zugänglich.
Hinweis:
Um ggf. elektrolytische Korrosionen zu vermeiden, empfehlen wir die Versionen mit Spannarmen aus Edelstahl (VA 1.4301).
| Größe 1/e |
Größe 2/e |
Größe 3/e |
Größe 4/e | |||||

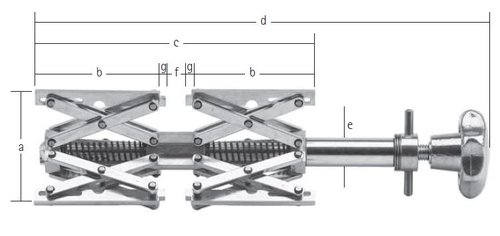

| Spannbereich | a) | 54-140 mm | 85-220 mm | 120-350 mm | 180-520 mm | |||
| b) | 88 mm | 144 mm | 233 mm | 300 mm | ||||
| c) | 190 mm | 309 mm | 491 mm | 636 mm | ||||
| d) | 290-310 mm | 445-505 mm | 745-790 mm | 850-960 mm | ||||
| e) | 20 mm | 26 mm | 34 mm | 36 mm | ||||
| f) | 14 mm | 21 mm | 25 mm | 36 mm | ||||
| g) | 4 mm | 5 mm | 6 mm | 8 mm | ||||
| Gewicht | 1,3 kg | 3,9 kg | 11,5 kg | 27,0 kg |
centromat® - Innenzentrierung von Rohren leicht gemacht!
